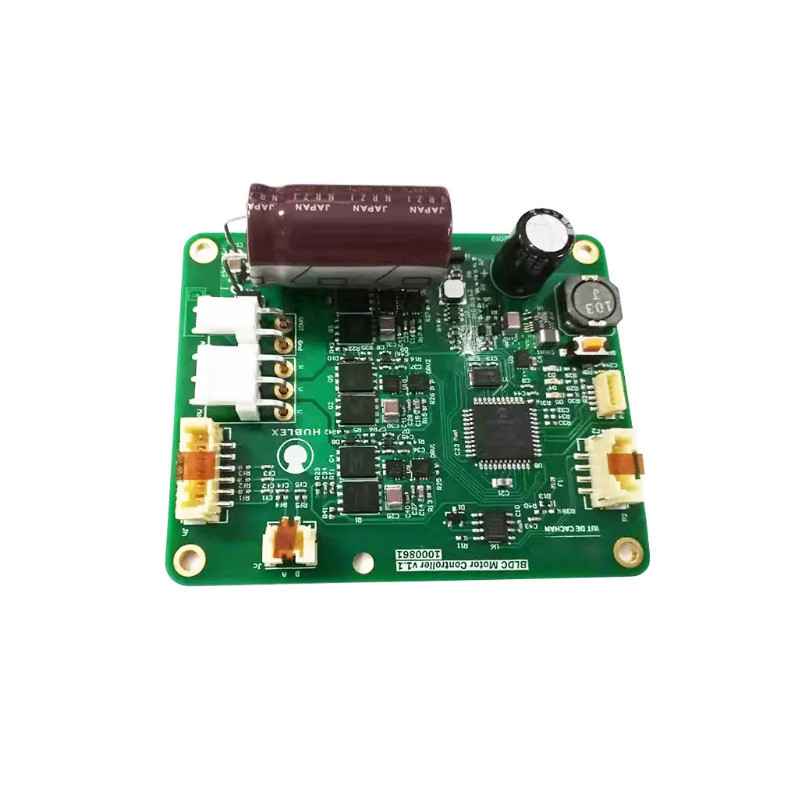

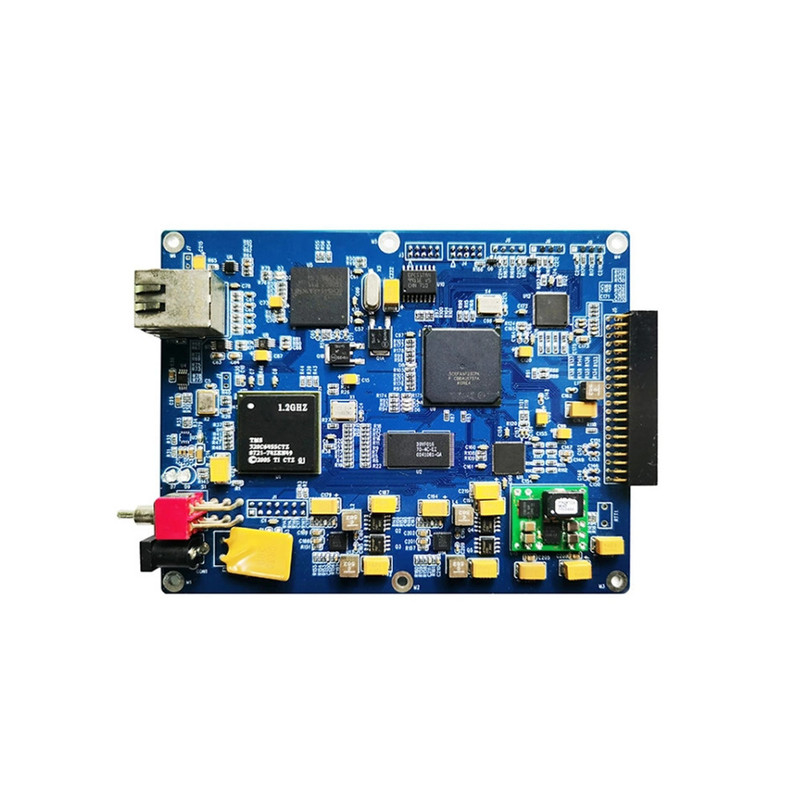

Tùy chỉnh Rogers Fr4 Quick Turn PCB Assembly Fast Turn Pcb Assy cho bảng mạch

Bộ PCB quay nhanh Rogers Fr4 có thể tùy chỉnh cho bảng mạch

Ứng dụng chống hàn trong dịch vụ lắp ráp PCB

Các khu vực không nên hàn có thể được bao phủ vớichống hànMặt nạ hàn là thứ mang lại cho PCB màu xanh lá cây đặc trưng của chúng, mặc dù nó cũng có sẵn trong một số màu khác, chẳng hạn như đỏ, xanh dương, tím, vàng, đen và trắng.Một trong những kháng hàn phổ biến nhất được sử dụng ngày nay được gọi là "LPI" (Mặt nạ hàn có thể chụp ảnh bằng chất lỏng)Một lớp phủ nhạy quang được áp dụng lên bề mặt của PWB trong lắp ráp PCB, sau đó tiếp xúc với ánh sáng thông qua màng lắp ráp hình ảnh,và cuối cùng phát triển nơi các khu vực không tiếp xúc được rửa điMặt nạ hàn phim khô tương tự như phim khô được sử dụng để hình ảnh PWB để mạ hoặc khắc. Sau khi được mạ vào bề mặt PWB, nó được hình ảnh và phát triển thành LPI.Một lần nhưng không còn được sử dụng phổ biến, do độ chính xác và độ phân giải thấp của nó, là để in màn hình mực epoxy.chống hàn cũng cung cấp bảo vệ từ môi trường để đồng mà nếu không sẽ được tiếp xúc.

Các chất nền thông thường

Các vật liệu thường gặptrong dịch vụ lắp ráp PCB:

• FR-2,giấy phenolhoặc giấy bông phenolic, giấy ngâm mộtNhựa phenol formaldehyde. Thông thường trong thiết bị điện tử tiêu dùng với bảng đơn mặt. Tính chất điện kém hơn FR-4. Chống cung kém. Nói chung được đánh giá ở 105 ° C.
• FR-4, vải dệtSợi thủy tinhvải ngâm với mộtnhựa epoxy. Thấm nước thấp (lên đến khoảng 0,15%), đặc tính cách nhiệt tốt, kháng cung tốt. Rất phổ biến. Một số loại có tính chất hơi khác nhau có sẵn. Thông thường được đánh giá đến 130 ° C.
• Nhôm, hoặctấm lõi kim loạihoặcchất nền kim loại cách nhiệt(IMS), được phủ bằng chất điện đệm mỏng dẫn nhiệt - được sử dụng cho các bộ phận cần làm mát đáng kể - công tắc điện, đèn LED.đôi khi hai lớp tấm mạch mỏng dựa trên eFR-4, được dán trên tấm kim loại nhôm, thường là 0.8, 1, 1.5Laminate dày hơn đôi khi cũng đi kèm với kim loại đồng dày hơntrong lắp ráp PCB.
• Các chất nền linh hoạt- có thể là một tấm đồng phủ độc lập hoặc có thể được dán thành một chất làm cứng mỏng, ví dụ 50-130 μm
  • KaptonhoặcUPILEX,apolyimidesử dụng chomạch in linh hoạt, trong hình thức này phổ biến trong các thiết bị điện tử tiêu dùng nhỏ hoặc cho các kết nối linh hoạt.
  • Pyralux, một tấm polyamid-fluoropolymer composite.Lớp đồng có thể bị loại bỏ trong quá trình hàn.

Thông số kỹ thuật

XHT cung cấp gì?
1. 7/24 Bán hàng và hỗ trợ kỹ thuật
2Các phương thức thanh toán linh hoạt và các điều khoản thanh toán có thể đàm phán
3. Cả hai mẫu và đơn đặt hàng hàng loạt được hỗ trợ
4- Hơn 10 năm kinh nghiệm xuất khẩu nước ngoài, xử lý linh hoạt các vấn đề vận chuyển và thông quan
