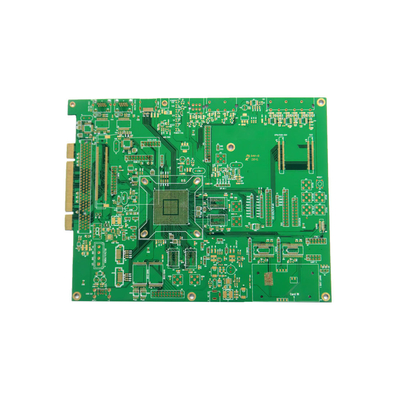

Economic PC Board Fabrication PCB Manufacturing Printed circuit Board leading manufacturer

Sản xuất bảng PC kinh tế PCB sản xuất bảng mạch in nhà sản xuất hàng đầu

  • Làm nổi bật

    Hội đồng quản trị kinh tế

    ,

    Profiling Smt Hội đồng quản trị

    ,

    V-Scoring Smt PCB sản xuất

  • độ dày đồng
    1/3oz-6oz
  • in lụa
    Trắng, Đen, Vàng
  • Loại dịch vụ
    Dịch vụ Pcb điện tử tùy chỉnh
  • CHẾ TẠO
    FR-4 PCB sản xuất
  • Xét bề mặt
    HASL, ENIG, OSP, Bạc ngâm, Thiếc ngâm, Mạ vàng
  • hồ sơ đấm
    Định tuyến/V-CUT/Vát mép
  • Vật liệu
    FR-4
  • Kích thước bảng điều khiển tối thiểu
    10mm x 10mm
  • Độ dày
    0,2mm-6,0mm
  • Phù hợp với Rohs
    Vâng
  • Độ rộng/Khoảng cách dòng tối thiểu
    0,1mm
  • Kích thước bảng
    78x102mm
  • Sử dụng
    Điện tử OEM
  • Nguồn gốc
    Trung Quốc
  • Hàng hiệu
    XHT
  • Chứng nhận
    ISO、IATF16949、RoSH、CE
  • Số mô hình
    Sản xuất PCB -11
  • Số lượng đặt hàng tối thiểu
    Không có MOQ
  • Giá bán
    US$ 1-5/Pcs
  • chi tiết đóng gói
    Carton với túi xốp
  • Thời gian giao hàng
    5-8 ngày làm việc
  • Điều khoản thanh toán
    T/T, Western Union, MoneyGram
  • Khả năng cung cấp
    600000+ CÁI/miệng

Sản xuất bảng PC kinh tế PCB sản xuất bảng mạch in nhà sản xuất hàng đầu

Sản xuất bảng việc việc PCB



Các cấu trúc PCB:


Cấu trúc bảng mạch in (PCB) có thể được chia thành ba loại sau:


PCB một lớp: Chỉ có một bên của bảng mạch có dây dẫn tấm đồng, và phía bên kia không có dây dẫn tấm đồng.chỉ cần một bên để kết nối và dẫn, và các bộ phận có thể được đặt ở phía bên kia mà không có tấm đồng.


PCB hai lớp: Có các dây dẫn tấm đồng ở cả hai bên của bảng mạch, và các đường dẫn ở phía trước (mảng trên) và phía sau (mảng dưới) có thể được kết nối với nhau thông qua các đường dẫn.Vì cả hai bên có thể được dây, diện tích sử dụng gấp đôi so với một tấm duy nhất, phù hợp hơn cho các sản phẩm có mạch phức tạp.và phía sau là bề mặt hàn của chân phần.


PCB đa lớp: PCB đa lớp được làm từ nhiều bảng hai mặt khắc, một lớp cách nhiệt (Prepreg) được xếp chồng lên nhau giữa các bảng,và tấm đồng được đặt ở cả hai bên của lớp ngoài nhất và sau đó ép lại với nhau. Vì nhiều lớp sơn hai mặt được sử dụng, số lớp thường là một số lẻ. Lớp tấm đồng được ép bên trong có thể là một lớp dẫn, một lớp tín hiệu,một lớp điện hoặc một lớp đấtBảng đa lớp về mặt lý thuyết có thể đạt hơn 50 lớp, nhưng bề mặt ứng dụng thực tế hiện nay lên đến khoảng 30 lớp.


Một số loại PCB


PCB cứng: Những tấm ván này được làm bằng vật liệu bền và không dễ bị uốn cong hoặc xoắn. Chúng rất phức tạp và mạnh mẽ, với các mạch mạnh xung quanh.Chúng dễ dàng xử lý trong khi sửa chữa và bảo trì bởi vì chúng mạnh mẽ và có thể chịu được việc xử lý mạnh mẽNgoài ra, các thành phần được đánh dấu trên bảng thường rõ ràng, và các tuyến tín hiệu được tổ chức.


Bảng mạch in linh hoạt: Như tên của nó cho thấy, các bảng này rất linh hoạt và được làm bằng cùng một vật liệu linh hoạt.Thiết kế này tạo điều kiện dễ dàng lắp ráp các bộ phận trong các thiết bị nhỏ hoặc mong manhSự linh hoạt cũng giúp tiết kiệm rất nhiều không gian trong khi làm cho thiết bị nhẹ hơn.


PCB Dập Dập: Đây là sự kết hợp của dịch vụ PCB nguyên mẫu cứng và linh hoạt.Chúng nhẹ và nhỏ gọn để tiết kiệm không gian, làm cho chúng lý tưởng cho các ứng dụng y tế và quân sự.


PCB tần số cao: Loại tấm này được sử dụng cho các thiết bị điện trong dải tần số 500MHz-2GHz.sử dụng bảng mạch tần số cao.


PCB dựa trên nhôm : Chúng có hỗ trợ nhôm để điều chỉnh nhiệt, độ cứng cao và mở rộng nhiệt thấp, và thường được sử dụng trong các thiết bị công suất cao như đèn LED và nguồn điện.


PCB in Prototype circuit boards đã thay đổi và đơn giản hóa việc sử dụng nhiều thiết bị, từ máy tính để bàn đến các thiết bị y tế cao cấp, circuit boards bây giờ ở khắp mọi nơi

PCBKhả năng dịch vụ nguyên mẫu và thông số kỹ thuật

Không. Các mục Khả năng
1 Lớp 2-68L
2 Kích thước gia công tối đa 600mm*1200mm
3 Độ dày tấm 0.2mm-6.5mm
4 Độ dày đồng 0.5oz-28oz
5 Min trace/space 2.0mil/2.0mil
6 Mức khẩu độ hoàn thiện tối thiểu 0. 10mm
7 Tỷ lệ độ dày tối đa so với đường kính 15:1
8 Thông qua điều trị Qua, mù & chôn qua, qua trong pad, đồng trong qua...
9 Kết thúc bề mặt / xử lý bề mặt HASL/HASL không có chì, Stain hóa học, Vàng hóa học, Vàng ngâm Vàng ngâm, Osp, Than vàng
10 Vật liệu cơ bản FR408 FR408HR, PCL-370HR;IT180A, Megtron 6 ((Panasonic);Rogers4350,
Laminate Rogers4003, RO3003, Rogers/Taconic/Arlon/Nelco với vật liệu FR-4 ((bao gồm một phần Laminate lai Ro4350B với FR-4)
11 Màu mặt nạ hàn Xanh. Đen. Đỏ. Vàng. Trắng. Xanh.
12 Dịch vụ thử nghiệm AOI, tia X, tàu thăm dò bay, thử nghiệm chức năng, thử nghiệm mục đầu tiên
13 Profiling đâm Đường dẫn, V-CUT, Beveling
14 Bow&twist ≤ 0,5%
15 Loại HDI 1+n+1,2+n+2,3+n+3
16 Min khẩu độ cơ khí 0.1mm
17 Min khẩu độ laser 0.075mm


Chào mừng bạn đến với XHT Technology Co., Ltd.
Chúng tôi có thể cung cấp dịch vụ một cửa:
Các bảng mạch PCB+Đồng bộ
E-test.
Mua các linh kiện điện tử.
Bộ PCB: có sẵn trên SMT, BGA, DIP.
Xét nghiệm chức năng PCBA.
Lắp ráp khoang.




Sản xuất bảng PC kinh tế PCB sản xuất bảng mạch in nhà sản xuất hàng đầu 0Sản xuất bảng PC kinh tế PCB sản xuất bảng mạch in nhà sản xuất hàng đầu 1Sản xuất bảng PC kinh tế PCB sản xuất bảng mạch in nhà sản xuất hàng đầu 2Sản xuất bảng PC kinh tế PCB sản xuất bảng mạch in nhà sản xuất hàng đầu 3Sản xuất bảng PC kinh tế PCB sản xuất bảng mạch in nhà sản xuất hàng đầu 4



Câu hỏi thường gặp

Q: Bạn có thể cho chúng tôi giảm giá ưu đãi không?
XHT: Tất nhiên, chúng tôi sẽ cung cấp giảm giá ưu đãi cho các đơn đặt hàng lớn của bạn và xác nhận đơn đặt hàng nhanh chóng.
Q: Tại sao chọn chúng tôi?
XHT: Nhóm R & D chuyên nghiệp và có kinh nghiệm. Thiết bị sản xuất tiên tiến, quy trình quy trình khoa học và hợp lý.
Hệ thống kiểm soát chất lượng đáng tin cậy và nghiêm ngặt. Chúng tôi kiểm tra tất cả các sản phẩm của chúng tôi trước khi vận chuyển để đảm bảo mọi thứ đều trong tình trạng hoàn hảo.
Hỏi: mất bao lâu để trích dẫn PCB?
XHT: Thông thường 12 giờ đến 48 giờ ngay sau khi nhận được xác nhận đánh giá kỹ sư nội bộ.
Hỏi: Quá trình Wire Bonding là cần thiết khi in bảng mạch. Tôi nên chú ý đến điều gì khi làm bảng mạch?
XHT: Khi sản xuất bảng mạch, các lựa chọn xử lý bề mặt chủ yếu là "nickel palladium vàng ENEPIG" hoặc "kimia vàng ENIG". Nếu sử dụng dây nhôm Al,Độ dày vàng được khuyến cáo là 3μμ5μ, nhưng nếu sử dụng dây vàng Au, độ dày vàng nên tốt nhất là hơn 5μ.
Hỏi: Quá trình không chì là cần thiết khi in bảng mạch. Tôi nên chú ý đến điều gì khi sản xuất bảng mạch?
XHT: Quá trình không chì trong quá trình in cao hơn các yêu cầu về độ bền nhiệt độ của quy trình chung và các yêu cầu về độ bền nhiệt độ phải trên 260 °C. Do đó,nên sử dụng chất nền cao hơn TG150 khi lựa chọn vật liệu nền.
Hỏi: Công ty của bạn có thể cung cấp số serial khi làm văn bản bảng mạch không?
XHT: Số sê-ri có thể được cung cấp, và ngoài số sê-ri văn bản, QR-CODE cũng có thể được cung cấp để khách hàng truy vấn.
