Flying Probe HDI Flexibility  PCB Fabrication With Customized Design

Flying Probe HDI linh hoạt PCB chế tạo với thiết kế tùy chỉnh

  • Làm nổi bật

    linh hoạt SMT PCB Assembly

    ,

    Thiết kế tùy chỉnh Smt PCB Assembly

    ,

    Độ linh hoạt PCB mặt đất

  • Tên sản phẩm
    Flying Probe HDI linh hoạt PCB chế tạo với thiết kế tùy chỉnh
  • Xét mặt
    HASL-LF/OSP/ENIG, v.v.
  • Mặt nạ Hàn
    Xanh lá cây, Trắng Đen Xanh Xanh Đỏ, Xanh lục hoặc Màu khác tùy ý, Xanh lục / xanh lam, Xanh lục Đen
  • giấy chứng nhận
    ISO9001/Iso14001/CE/ROHS
  • dịch vụ xét nghiệm
    Kiểm tra điện 100%, Kiểm tra tàu thăm dò, Kiểm tra chức năng, Kiểm tra điện tử 100%, Kiểm tra tàu th
  • Loại dịch vụ
    Dịch vụ Pcb điện tử tùy chỉnh
  • Nguồn gốc
    Trung Quốc
  • Hàng hiệu
    XHT
  • Chứng nhận
    ISO、IATF16949、RoSH、CE
  • Số mô hình
    FR4 PCB-20
  • Số lượng đặt hàng tối thiểu
    Không có MOQ
  • chi tiết đóng gói
    Carton với túi xốp
  • Thời gian giao hàng
    5-8 ngày làm việc
  • Điều khoản thanh toán
    T/T, Western Union, MoneyGram
  • Khả năng cung cấp
    600000+ CÁI/miệng

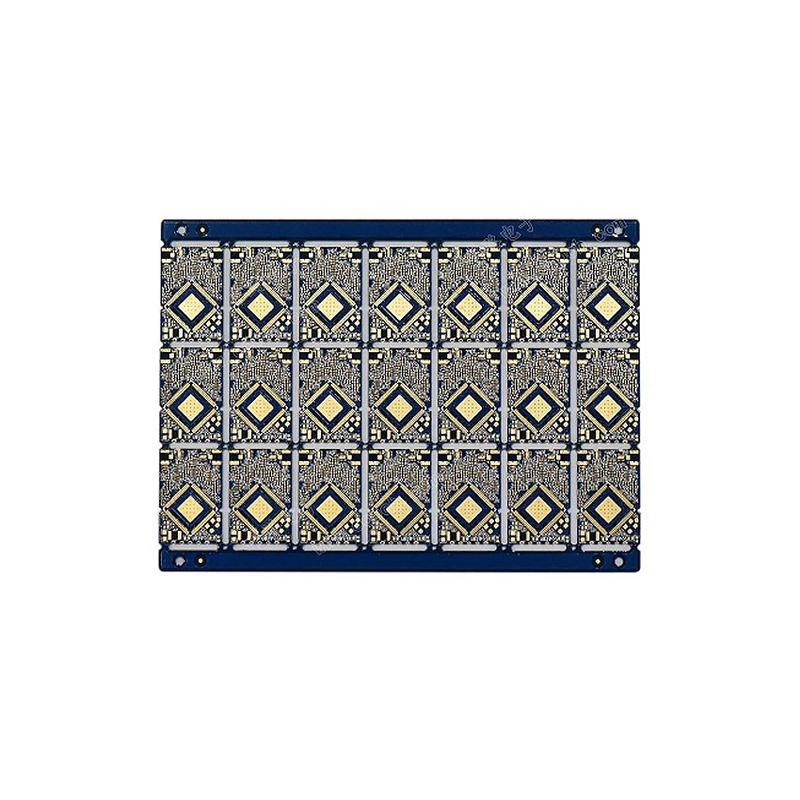

Flying Probe HDI linh hoạt PCB chế tạo với thiết kế tùy chỉnh

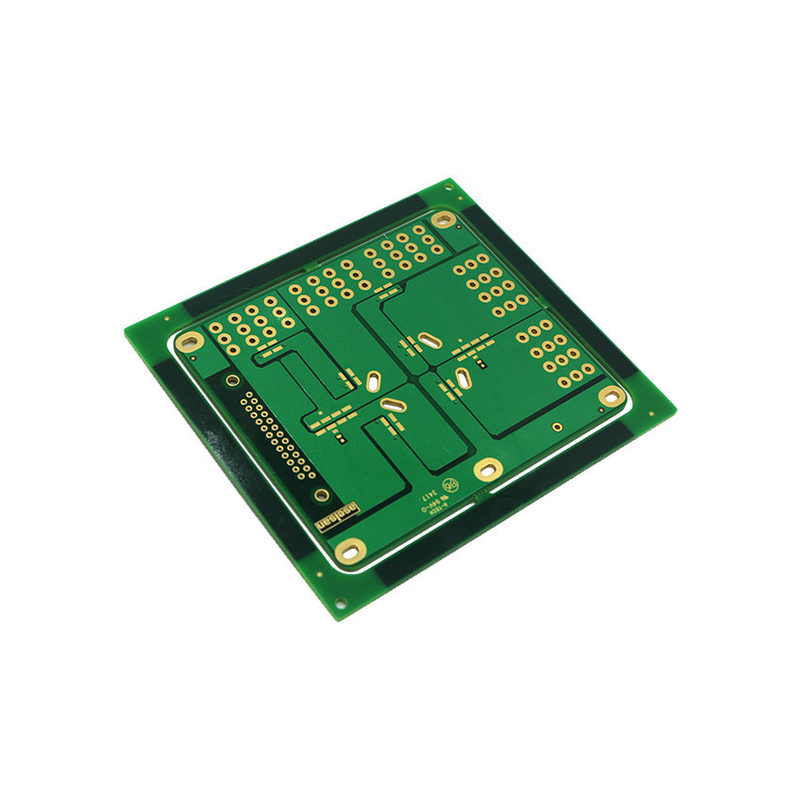

Flying Probe HDI linh hoạt PCB chế tạo với thiết kế tùy chỉnh





Phương pháp kiểm tra PCB



Các phương pháp kiểm tra PCB bao gồm kiểm tra quang học xuất hiện và thử nghiệm đường dẫn điện
AOI (kiểm tra quang học tự động):
Đó là hệ thống nhận dạng quang học tự động.việc sử dụng các dụng cụ nhận dạng quang học để thay thế kiểm tra trực quan bằng tay (kiểm tra trực quan) đã là một quy trình rất cơ bảnNguyên tắc của AOI là trước tiên lưu tệp hình ảnh tiêu chuẩn trong thiết bị, sử dụng tệp hình ảnh để thực hiện so sánh quang học với đối tượng được đo,và tự động xác định xem lỗi của vật thể đo vượt quá tiêu chuẩn. phế liệu hoặc sửa chữa. vì các mạch trên các bảng mạch đang ngày càng trở nên tinh tế hơn, nó đã vượt quá giới hạn có thể tìm thấy bởi mắt người. do đó,Thiết bị AOI của PCB HDI chủ yếu được sử dụng để kiểm tra và so sánh các lớp mạch, và so sánh liệu có quá nhiều hoặc quá ít khắc hoặc thiệt hại như va chạm. .





Ứng dụng công nghiệp



Các ứng dụng công nghiệp công suất cao của PCB HDI là phổ biến.Các thành phần điện tử này điều khiển các cơ chế được sử dụng trong các nhà máy và cơ sở sản xuất và phải chịu được các điều kiện khắc nghiệt thường thấy trong các thiết bị công nghiệpĐiều này có thể bao gồm bất cứ thứ gì bao gồm hóa chất khắc nghiệt, máy móc rung động và xử lý thô.
Trong một môi trường đầy thách thức nhanh chóng như vậy, các tiêu chuẩn công nghiệp cũng nghiêm ngặt như vậy. Hiện nay, PCB HDI đồng dày (dù dày hơn nhiều so với PCB ounce tiêu chuẩn) thường được nhìn thấy trong các ứng dụng khác.PCB HDI này hữu ích cho các ứng dụng công nghiệp điện cao và bộ sạc pin.
1Thiết bị công nghiệp: Nhiều máy khoan và máy ép được sử dụng trong sản xuất hoạt động bằng điện tử được điều khiển bởi PCB HDI.
2Thiết bị đo lường: Thiết bị được sử dụng để đo lường và kiểm soát áp suất, nhiệt độ và các biến khác trong các quy trình sản xuất công nghiệp.
3Thiết bị điện: Chuyển đổi điện DC-AC, thiết bị sản xuất điện từ mặt trời và các thiết bị điều khiển điện khác.





Khả năng PCB và thông số kỹ thuật



Không.1 Các mục Khả năng
1 Lớp 2-68L
2 Kích thước gia công tối đa 600mm*1200mm
3 Độ dày tấm 0.2mm-6.5mm
4 Độ dày đồng 0.5oz-28oz
5 Min trace/space 2.0mil/2.0mil
6 Mức khẩu độ hoàn thiện tối thiểu 0. 10mm
7 Tỷ lệ độ dày tối đa so với đường kính 15:1
8 Thông qua điều trị Qua, mù & chôn qua, qua trong pad, đồng trong qua...
9 Kết thúc bề mặt / xử lý bề mặt HASL/HASL không có chì, Stain hóa học, Vàng hóa học, Vàng ngâm Vàng ngâm, Osp, Than vàng
10 Vật liệu cơ bản FR408 FR408HR, PCL-370HR;IT180A, Megtron 6 ((Panasonic);Rogers4350,
Laminate Rogers4003, RO3003, Rogers/Taconic/Arlon/Nelco với vật liệu FR-4 ((bao gồm một phần Laminate lai Ro4350B với FR-4)
11 Màu mặt nạ hàn Xanh. Đen. Đỏ. Vàng. Trắng. Xanh.
12 Dịch vụ thử nghiệm AOI, tia X, tàu thăm dò bay, thử nghiệm chức năng, thử nghiệm mục đầu tiên
13 Profiling đâm Đường dẫn, V-CUT, Beveling
14 Bow&twist ≤ 0,5%
15 Loại HDI 1+n+1,2+n+2,3+n+3
16 Min khẩu độ cơ khí 0.1mm
17 Min khẩu độ laser 0.075mm





Chào mừng bạn đến với XHT Technology Co., Ltd.

Chúng tôi có thể cung cấp dịch vụ một cửa:

Các bảng mạch PCB+Đồng bộ
E-test.
Mua các linh kiện điện tử.
Bộ PCB: có sẵn trên SMT, BGA, DIP.
Xét nghiệm chức năng PCBA.
Lắp ráp khoang.



Flying Probe HDI linh hoạt PCB chế tạo với thiết kế tùy chỉnh 0Flying Probe HDI linh hoạt PCB chế tạo với thiết kế tùy chỉnh 1Flying Probe HDI linh hoạt PCB chế tạo với thiết kế tùy chỉnh 2Flying Probe HDI linh hoạt PCB chế tạo với thiết kế tùy chỉnh 3Flying Probe HDI linh hoạt PCB chế tạo với thiết kế tùy chỉnh 4Flying Probe HDI linh hoạt PCB chế tạo với thiết kế tùy chỉnh 5Flying Probe HDI linh hoạt PCB chế tạo với thiết kế tùy chỉnh 6

Câu hỏi thường gặp

Q: Chính sách kiểm tra của bạn là gì? Bạn kiểm soát chất lượng như thế nào?
XHT: Để đảm bảo chất lượng của các sản phẩm PCB, kiểm tra thăm dò bay thường được sử dụng; thiết bị điện, kiểm tra quang học tự động (AOI), kiểm tra tia X của các bộ phận BGA,Kiểm tra sản phẩm đầu tiên (FAI) vv.
Hỏi: Quá trình không chì là cần thiết khi in bảng mạch. Tôi nên chú ý đến điều gì khi sản xuất bảng mạch?
XHT: Quá trình không chì trong quá trình in cao hơn các yêu cầu về độ bền nhiệt độ của quy trình chung và các yêu cầu về độ bền nhiệt độ phải trên 260 °C. Do đó,nên sử dụng chất nền cao hơn TG150 khi lựa chọn vật liệu nền.
Q: Khu vực phổ biến?
XHT: bán dẫn, nhà thông minh, sản phẩm y tế, thiết bị đeo thông minh, điều khiển công nghiệp, IOT vv
Hỏi: Các công ty nhanh nào bạn hợp tác?
XHT: Chúng tôi hợp tác với các công ty nhanh, bao gồm DHL, FedEX, UPS, TNT và EMS.
Q: Sự khác biệt giữa bảng HDI và bảng mạch chung là gì?
XHT: Hầu hết các HDI sử dụng laser để tạo lỗ, trong khi các bảng mạch chung chỉ sử dụng khoan cơ khí, và các bảng HDI được sản xuất bằng phương pháp xây dựng (Build Up), vì vậy sẽ thêm nhiều lớp,trong khi bảng mạch chung chỉ được thêm một lần.
