Cơ sở công nghiệp nhôm tròn dẫn lõi kim loại PCB sản xuất bảng mạch thiết kế tùy chỉnh
-
Làm nổi bật
PCB lõi kim loại nhôm
,PCB lõi kim loại tròn
,Hội đồng bảng PCB nhôm
-
độ dày của bảng0,2mm-6,0mm
-
Min. tối thiểu Line Width/Spacing Chiều rộng dòng/Khoảng cách0,1mm/0,1mm
-
Màu mặt nạ hànXanh lá, Đen, Trắng, Xanh dương, Đỏ
-
Màu lụaTrắng, Đen, Vàng
-
tối thiểu Kích thước lỗ0,2mm
-
Hằng số điện môi2,5-4,5
-
Min. Silkscreen Bridge0,1mm
-
Vật liệulõi kim loại
-
Đường cầu mặt nạ Solder0,1mm
-
số lớp1-4 lớp
-
Nhiệt độ hoạt động-40°C đến 150°C
-
Khả năng dẫn nhiệt1,0-8,0 W/mK
-
độ dày đồng1OZ-6OZ
-
Xét bề mặtHASL, ENIG, OSP, Bạc ngâm, Thiếc ngâm
-
Nguồn gốcTrung Quốc
-
Hàng hiệuXHT
-
Chứng nhậnISO、IATF16949、RoSH
-
Số mô hìnhXHT-Metal Core PCB Manufacturing-5
-
Số lượng đặt hàng tối thiểuMoq thấp
-
Thời gian giao hàng5-8 ngày
-
Điều khoản thanh toánT/T, Western Union, MoneyGram
-
Khả năng cung cấp100000 chiếc / ngày
Cơ sở công nghiệp nhôm tròn dẫn lõi kim loại PCB sản xuất bảng mạch thiết kế tùy chỉnh

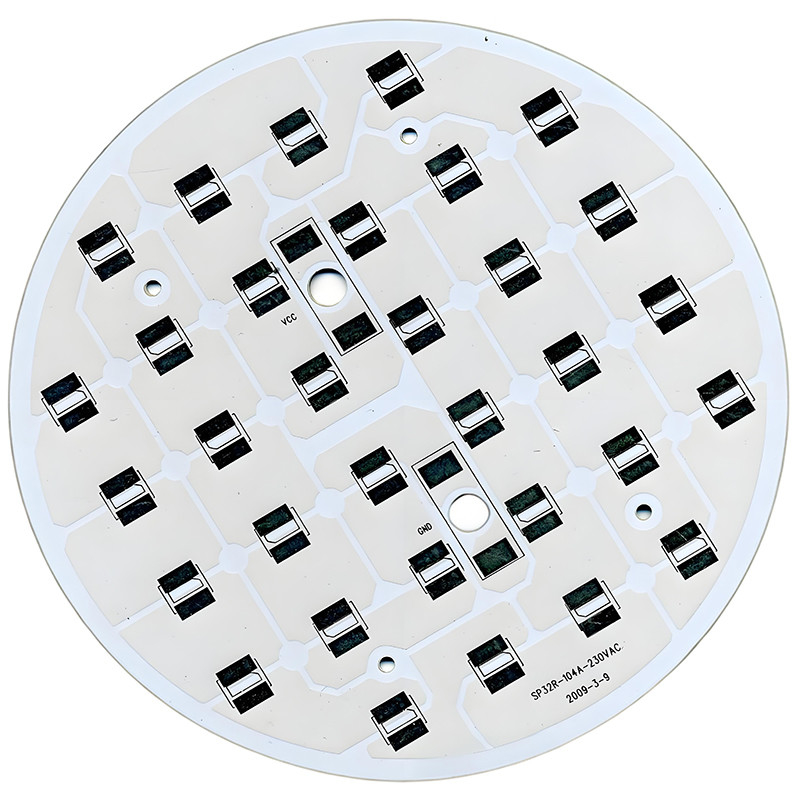

Bảng mạch PCB LED tròn đế nhôm Bảng mạch nhôm tùy chỉnh
Nhà sản xuất PCB tại Trung Quốc
Chúng tôi đã sản xuất rất nhiều PCB lõi kim loại tại nhà máy sản xuất của mình, bao gồm PCB lõi nhôm và PCB lõi đồng.
Công ty chúng tôi có năng lực sản xuất PCB hàng đầu và cung cấp cho khách hàng các bảng mạch in chất lượng cao, hiệu suất cao. Chúng tôi có thiết bị sản xuất tiên tiến và đội ngũ kỹ thuật để đáp ứng nhu cầu của khách hàng đối với các loại PCB phức tạp.
Đầu tiên, chúng tôi có thiết bị sản xuất tiên tiến. Nhà máy của chúng tôi được trang bị dây chuyền sản xuất PCB mới nhất, các thiết bị này có thể thực hiện chính xác các yêu cầu thiết kế PCB của khách hàng và đảm bảo chất lượng và tính ổn định của sản phẩm.
Thứ hai, chúng tôi có một đội ngũ kỹ thuật chuyên nghiệp. Đội ngũ kỹ sư của chúng tôi có nhiều kinh nghiệm trong thiết kế và sản xuất PCB và có thể cung cấp cho khách hàng đầy đủ các dịch vụ hỗ trợ kỹ thuật. Cho dù ở giai đoạn thiết kế PCB hay trong quá trình sản xuất, chúng tôi đều có thể cung cấp cho khách hàng lời khuyên và giải pháp chuyên nghiệp để đảm bảo sản phẩm có thể đạt được hiệu suất và độ tin cậy tối ưu.
Ngoài ra, chúng tôi còn chú trọng vào quản lý chất lượng. Chúng tôi tuân thủ nghiêm ngặt các tiêu chuẩn hệ thống quản lý chất lượng quốc tế để đảm bảo mọi PCB đều đáp ứng được yêu cầu và tiêu chuẩn của khách hàng. Chúng tôi sử dụng thiết bị kiểm tra tiên tiến và quy trình kiểm soát chất lượng nghiêm ngặt để tiến hành kiểm tra và xác minh toàn diện từng PCB để đảm bảo chất lượng và tính ổn định của sản phẩm.
Cuối cùng, chúng tôi có thể đáp ứng nhu cầu của khách hàng đối với nhiều loại PCB phức tạp. Cho dù là PCB một lớp, hai lớp hay nhiều lớp, cho dù là PCB cứng, linh hoạt hay cứng-linh hoạt, chúng tôi đều có thể cung cấp cho khách hàng các giải pháp tùy chỉnh chất lượng cao. Chúng tôi cũng có thể đáp ứng nhu cầu sản xuất PCB của khách hàng đối với các yêu cầu quy trình đặc biệt, chẳng hạn như vias mù và chôn, trở kháng được kiểm soát, vật liệu đặc biệt, v.v.
Tóm lại, chúng tôi có năng lực sản xuất PCB mạnh mẽ và có thể cung cấp cho khách hàng các bảng mạch in chất lượng cao, hiệu suất cao. Chúng tôi sẽ tiếp tục đầu tư nhiều nguồn lực và năng lượng hơn để liên tục cải thiện năng lực sản xuất và cung cấp cho khách hàng các sản phẩm và dịch vụ tốt hơn.
Khả năng xử lý PCB XHT
| Quá trình | Mục | Khả năng xử lý | |
| Thông tin cơ bản | Năng lực sản xuất | Số lượng lớp | 1-30 lớp |
| Cung và xoắn | 0,75% chuẩn, 0,5% nâng cao | ||
| Kích thước PCB hoàn thiện tối thiểu | 10 x 10mm (0,4 x 0,4") | ||
| Kích thước PCB hoàn thiện tối đa | 530 x 1000mm (20,9 x 47,24 ") | ||
| Nhấn nhiều lần cho các lỗ mù/chôn | Chu kỳ ép nhiều lần≤3 lần | ||
| Độ dày của tấm ván hoàn thiện | 0,3 ~ 7,0mm (8 ~ 276mil) | ||
| Dung sai độ dày của tấm ván hoàn thiện | +/-10% tiêu chuẩn, +/-0,1mm nâng cao | ||
| Bề mặt hoàn thiện | HASL, HASL không chì, Vàng flash, ENIG, Mạ vàng cứng, OSP, Thiếc nhúng, Bạc nhúng, v.v. | ||
| Hoàn thiện bề mặt có chọn lọc | ENIG+Ngón tay vàng, Vàng Flash+Ngón tay vàng | ||
| Loại vật liệu | FR4, Nhôm, CEM, Rogers, PTFE, Nelco, Polyimide/Polyester, v.v. | Ngoài ra có thể mua vật liệu theo yêu cầu | |
| Lá đồng | 1/3oz ~ 10oz | ||
| Loại Prepreg | FR4 Prepreg, LD-1080(HDI) | 106, 1080, 2116, 7628, v.v. | |
| Kiểm tra đáng tin cậy | Sức mạnh lột vỏ | 7,8N/cm | |
| Tính dễ nuôi | 94V-0 | ||
| Ô nhiễm ion | ≤1ug/cm² | ||
| Độ dày điện môi tối thiểu | 0,075mm (3 triệu) | ||
| Dung sai trở kháng | +/-10%, min có thể kiểm soát +/- 7% | ||
| Lớp bên trong & Lớp bên ngoài Chuyển hình ảnh | Khả năng của máy | Máy chà | Độ dày vật liệu: 0,11 ~ 3,2mm (4,33mil ~ 126mil) |
| Kích thước vật liệu: tối thiểu 228 x 228mm (9 x 9") | |||
| Máy cán màng, Máy phơi màng | Độ dày vật liệu: 0,11 ~ 6,0mm (4,33 ~ 236mil) | ||
| Kích thước vật liệu: tối thiểu 203 x 203mm (8 x 8"), tối đa 609,6 x 1200mm (24 x 30") | |||
| Dòng khắc | Độ dày vật liệu: 0,11 ~ 6,0mm (4,33mil ~ 236mil) | ||
| Kích thước vật liệu: tối thiểu 177 x 177mm (7 x 7") | |||
| Khả năng xử lý lớp bên trong | Chiều rộng/khoảng cách dòng bên trong tối thiểu | 0,075/0,075mm (3/3 triệu) | |
| Khoảng cách tối thiểu từ mép lỗ đến vật dẫn điện | 0,2mm (8mil) | ||
| Vòng khuyên lớp trong tối thiểu | 0,1mm (4 triệu) | ||
| Khoảng hở cách ly lớp bên trong tối thiểu | 0,25mm (10mil) tiêu chuẩn, 0,2mm (8mil) nâng cao | ||
| Khoảng cách tối thiểu từ mép bảng đến vật dẫn điện | 0,2mm (8mil) | ||
| Chiều rộng khe hở tối thiểu giữa mặt đất đồng | 0,127mm (5 triệu) | ||
| Độ dày đồng mất cân bằng cho lõi bên trong | H/1oz, 1/2oz | ||
| Độ dày đồng thành phẩm tối đa | 10oz | ||
| Khả năng xử lý lớp ngoài | Chiều rộng/khoảng cách dòng ngoài tối thiểu | 0,075/0,075mm (3/3 triệu) | |
| Kích thước lỗ đệm tối thiểu | 0,3mm (12 triệu) | ||
| Khả năng xử lý | Kích thước lều cắm trại tối đa | 5 x 3mm (196,8 x 118mil) | |
| Kích thước lỗ cắm trại tối đa | 4,5mm (177,2 triệu) | ||
| Chiều rộng đất cắm trại tối thiểu | 0,2mm (8 triệu) | ||
| Vòng khuyên tối thiểu | 0,1mm (4 triệu) | ||
| Khoảng cách BGA tối thiểu | 0,5mm (20 triệu) | ||
| AOI | Khả năng của máy | Orbotech SK-75 AOI | Độ dày vật liệu: 0,05 ~ 6,0mm (2 ~ 236,2mil) |
| Kích thước vật liệu: tối đa 597 ~ 597mm(23,5 x 23,5") | |||
| Máy Orbotech Ves | Độ dày vật liệu: 0,05 ~ 6,0mm (2 ~ 236,2mil) | ||
| Kích thước vật liệu: tối đa 597 ~ 597mm(23,5 x 23,5") | |||
| Khoan | Khả năng của máy | Máy khoan MT-CNC2600 | Độ dày vật liệu: 0,11 ~ 6,0mm (4,33 ~ 236mil) |
| Kích thước vật liệu: tối đa 470 ~ 660mm (18,5 x 26") | |||
| Kích thước mũi khoan tối thiểu: 0,2mm (8mil) | |||
| Khả năng xử lý | Kích thước mũi khoan đa điểm tối thiểu | 0,55mm (21,6 triệu) | |
| Tỷ lệ khung hình tối đa (kích thước tấm hoàn thiện so với kích thước mũi khoan) | 12:01 | ||
| Dung sai vị trí lỗ (so với CAD) | +/-3 triệu | ||
| Lỗ khoan ngược | PTH&NPTH, Góc trên cùng 130°, Đường kính trên cùng <6,3mm | ||
| Khoảng cách tối thiểu từ mép lỗ đến vật dẫn điện | 0,2mm (8 triệu) | ||
| Kích thước mũi khoan tối đa | 6,5mm (256 triệu) | ||
| Kích thước khe cắm nhiều lần tối thiểu | 0,45mm (17,7 triệu) | ||
| Dung sai kích thước lỗ cho vừa khít | +/-0,05mm(+/-2 triệu) | ||
| Dung sai kích thước khe cắm PTH tối thiểu | +/-0,15mm(+/-6 triệu) | ||
| Dung sai kích thước khe cắm NPTH tối thiểu | +/-2mm(+/-78,7 triệu) | ||
| Khoảng cách tối thiểu từ mép lỗ đến phần dẫn điện (Lỗ mù) | 0,23mm (9 triệu) | ||
| Kích thước mũi khoan laser tối thiểu | 0,1mm(+/-4mil) | ||
| Góc lỗ chìm & Đường kính | Đỉnh 82,90,120° | ||
| Quy trình ướt | Khả năng của máy | Dây chuyền mạ tấm và hoa văn | Độ dày vật liệu: 0,2 ~ 7,0mm (8 ~ 276mil) |
| Kích thước vật liệu: tối đa 610 x 762mm (24 x 30") | |||
| Gia công cắt gờ | Độ dày vật liệu: 0,2 ~ 7,0mm (8 ~ 276mil) | ||
| Kích thước vật liệu: tối thiểu 203 x 203mm (8" x 8") | |||
| Đường Desmear | Độ dày vật liệu: 0.2mm ~ 7.0mm(8 ~276mil) | ||
| Kích thước vật liệu: tối đa 610 x 762mm (24 x 30") | |||
| Dây chuyền mạ thiếc | Độ dày vật liệu: 0,2 ~ 3,2mm (8 ~ 126mil) | ||
| Kích thước vật liệu: tối đa 610 x 762mm (24 x 30") | |||
| Khả năng xử lý | Độ dày thành lỗ đồng | trung bình 25um(1mil) tiêu chuẩn | |
| Độ dày đồng hoàn thiện | ≥18um (0,7 triệu) | ||
| Chiều rộng dòng tối thiểu để khắc dấu | 0,2mm (8mil)) | ||
| Trọng lượng đồng thành phẩm tối đa cho lớp bên trong và bên ngoài | 7oz | ||
| Độ dày đồng khác nhau | H/1oz, 1/2oz | ||
| Mặt nạ hàn & lụa | Khả năng của máy | Máy chà | Độ dày vật liệu: 0,5 ~ 7,0mm (20 ~ 276mil) |
| Kích thước vật liệu: tối thiểu 228 x 228mm (9 x 9") | |||
| Người vạch trần | Độ dày vật liệu: 0,11 ~ 7,0mm (4,3 ~ 276mil) | ||
| Kích thước vật liệu: tối đa 635 x 813mm (25 x 32") | |||
| Phát triển máy | Độ dày vật liệu: 0,11 ~ 7,0mm (4,3 ~ 276mil) | ||
| Kích thước vật liệu: tối thiểu 101 x 127mm (4 x 5") | |||
| Màu sắc | Màu mặt nạ hàn | Xanh lá cây, xanh lá cây mờ, vàng, đen, xanh dương, đỏ, trắng | |
| Màu in lụa | Trắng, vàng, đen, xanh | ||
| Khả năng của mặt nạ hàn | Độ mở mặt nạ hàn tối thiểu | 0,05mm (2 triệu) | |
| Tối đa được cắm qua kích thước | 0,65mm (25,6 triệu) | ||
| Chiều rộng tối thiểu cho phạm vi phủ sóng của đường theo S/M | 0,05mm (2 triệu) | ||
| Chiều rộng tối thiểu của ký hiệu mặt nạ hàn | Tiêu chuẩn 0,2mm (8mil), nâng cao 0,17mm (7mil) | ||
| Độ dày mặt nạ hàn tối thiểu | 10um (0,4 triệu) | ||
| Độ dày mặt nạ hàn cho việc cắm lều qua | 10um (0,4 triệu) | ||
| Chiều rộng/khoảng cách đường dầu cacbon tối thiểu | 0,25/0,35mm (10/14 triệu) | ||
| Chất đánh dấu tối thiểu của cacbon | 0,06mm (2,5 triệu) | ||
| Đường dầu carbon tối thiểu | 0,3mm(12mil)) | ||
| Khoảng cách tối thiểu từ mẫu carbon đến miếng đệm | 0,25mm (10 triệu) | ||
| Chiều rộng tối thiểu cho lớp phủ/miếng đệm mặt nạ có thể lột ra | 0,15mm (6 triệu) | ||
| Chiều rộng cầu mặt nạ hàn tối thiểu | 0,1mm (4 triệu)) | ||
| Độ cứng của mặt nạ hàn | 6 giờ | ||
| Khả năng lột mặt nạ | Khoảng cách tối thiểu từ mẫu mặt nạ lột được đến miếng đệm | 0,3mm(12mil)) | |
| Kích thước tối đa cho lỗ lều mặt nạ có thể bóc ra (Bằng cách in lưới) | 2mm (7,8mil) | ||
| Kích thước tối đa cho lỗ lều mặt nạ có thể bóc ra (Bằng cách in nhôm) | 4,5mm | ||
| Độ dày mặt nạ có thể lột | 0,2 ~ 0,5mm (8 ~ 20mil) | ||
| Khả năng in lụa | Chiều rộng dòng in lụa tối thiểu | 0,11mm (4,5 triệu) | |
| Chiều cao dòng in lụa tối thiểu | 0,58mm (23 triệu) | ||
| Khoảng cách tối thiểu từ chú giải đến phần đệm | 0,17mm (7 triệu) | ||
| Hoàn thiện bề mặt | Khả năng hoàn thiện bề mặt | Chiều dài ngón tay vàng tối đa | 50mm(2") |
| ENIG | 3 ~ 5um (0,11 ~ 197mil) niken, 0,025 ~ 0,1um (0,001 ~ 0,004mil) vàng | ||
| ngón tay vàng | 3 ~ 5um (0,11 ~ 197mil) niken, 0,25 ~ 1,5um (0,01 ~ 0,059mil) vàng | ||
| HASL | 0,4um (0,016mil) Sn/Pb | ||
| Máy HASL | Độ dày vật liệu: 0,6 ~ 4,0mm (23,6 ~ 157mil) | ||
| Kích thước vật liệu: 127 x 127mm ~ 508 x 635mm(5 x 5" ~ 20 x 25") | |||
| Mạ vàng cứng | 1-5u" | ||
| Hộp đựng ngâm | 0,8 ~ 1,5um (0,03 ~ 0,059mil) Thiếc | ||
| Ngâm Bạc | 0,1 ~ 0,3um(0,004 ~ 0,012 triệu) Ag | ||
| OSP | 0,2 ~ 0,5um (0,008 ~ 0,02mil) | ||
| Kiểm tra điện tử | Khả năng của máy | Máy kiểm tra đầu dò bay | Độ dày vật liệu: 0,4 ~ 6,0mm (15,7 ~ 236mil) |
| Kích thước vật liệu: tối đa 498 x 597mm(19,6 ~ 23,5") | |||
| Khoảng cách tối thiểu từ miếng đệm thử nghiệm đến mép bảng | 0,5mm (20 triệu) | ||
| Điện trở dẫn điện tối thiểu | 5Ω | ||
| Điện trở cách điện tối đa | 250mΩ | ||
| Điện áp thử nghiệm tối đa | 500V | ||
| Kích thước miếng đệm thử nghiệm tối thiểu | 0,15mm (6 triệu)) | ||
| Khoảng cách tối thiểu giữa miếng đệm thử nghiệm và miếng đệm thử nghiệm | 0,25mm (10 triệu) | ||
| Dòng điện thử nghiệm tối đa | 200mA | ||
| Hồ sơ | Khả năng của máy | Kiểu hồ sơ | Định tuyến NC, cắt chữ V, tab khe, lỗ dập |
| Máy phay NC | Độ dày vật liệu: 0,05 ~ 7,0mm (2 ~ 276mil) | ||
| Kích thước vật liệu: tối đa 546 x 648mm (21,5 x 25,5") | |||
| Máy cắt chữ V | Độ dày vật liệu: 0,6 ~ 3,0mm (23,6 ~ 118mil) | ||
| Chiều rộng vật liệu tối đa cho cắt chữ V: 457mm(18") | |||
| Khả năng xử lý | Kích thước bit định tuyến tối thiểu | 0,6mm (23,6 triệu) | |
| Dung sai phác thảo tối thiểu | +/-0,1mm(+/-4 triệu) | ||
| Kiểu góc cắt chữ V | 20°, 30°, 45°, 60° | ||
| Dung sai góc cắt chữ V | +/-5° | ||
| Dung sai đăng ký cắt chữ V | +/-0,1mm(+/-4 triệu) | ||
| Khoảng cách ngón tay vàng tối thiểu | +/-0,15mm(+/-6 triệu) | ||
| Dung sai góc vát | +/-5° | ||
| Độ dày vát vẫn còn dung sai | +/-0,127mm(+/-5 triệu) | ||
| Bán kính bên trong tối thiểu | 0,4mm (15,7mil) | ||
| Khoảng cách tối thiểu từ vật dẫn đến đường viền | 0,2mm (8 triệu) | ||
| Dung sai độ sâu của lỗ khoét/khoan chìm | +/-0,1mm(+/-4 triệu) | ||
Câu 1: Bạn là nhà máy hay công ty thương mại?
A: Vâng, chúng tôi là nhà máy, chúng tôi có nhà máy sản xuất và lắp ráp PCB riêng.
Câu hỏi 2: Bạn có thể chấp nhận loại định dạng tệp PCB nào để sản xuất?
A: Gerber, PROTEL 99SE, PROTEL DXP, PCB POWER, CAM350, GCCAM, ODB+(.TGZ)
Câu hỏi 3: File PCB của tôi có an toàn khi tôi gửi cho bạn để sản xuất không?
A: Chúng tôi tôn trọng bản quyền của khách hàng và sẽ không bao giờ sản xuất PCB cho người khác bằng các tệp của bạn trừ khi chúng tôi nhận được sự cho phép bằng văn bản từ bạn, chúng tôi cũng sẽ không chia sẻ các tệp này với bất kỳ bên thứ 3 nào khác.
Q4: Không có tệp PCB/tệp Gbr, chỉ có mẫu PCB, bạn có thể sản xuất cho tôi không?
A: Vâng, chúng tôi có thể giúp bạn sao chép PCB. Chỉ cần gửi mẫu PCB cho chúng tôi, chúng tôi có thể sao chép thiết kế PCB và xử lý.
Q5: Thời gian giao hàng của Chuante là bao lâu?
A: Mẫu: 1-2 lớp: 5 đến 7 ngày làm việc 4-8 lớp: 12 ngày làm việc Sản xuất hàng loạt: 1-2 lớp: 7 đến 15 ngày làm việc 4-8 lớp: 10 đến 18 ngày làm việc Thời gian hoàn thành phụ thuộc vào số lượng cuối cùng bạn xác nhận.
Câu 6: Bạn chấp nhận hình thức thanh toán nào?
A:- Chuyển khoản (T/T) - Western Union - Paypal - Ali Pay
Câu hỏi 7: Làm thế nào để có được PCB?
A: Đối với các gói hàng nhỏ, chúng tôi sẽ gửi bo mạch đến cho bạn bằng DHL, UPS, FedEx. Dịch vụ tận nơi! Bạn sẽ nhận được PCB tại nhà. Đối với hàng hóa nặng hơn 300kg, chúng tôi có thể gửi bo mạch PC của bạn bằng tàu hoặc đường hàng không để tiết kiệm chi phí vận chuyển. Tất nhiên, nếu bạn có đơn vị giao nhận riêng, chúng tôi có thể liên hệ với họ để xử lý lô hàng của bạn.
Câu 8: Số lượng đặt hàng tối thiểu của bạn là bao nhiêu?
A: Không có MOQ.
