Thiết bị lắp đặt bề mặt PCB lắp ráp khối lượng lớn PCBA Nhà sản xuất hợp đồng

Bộ PCB được lắp đặt trên bề mặt

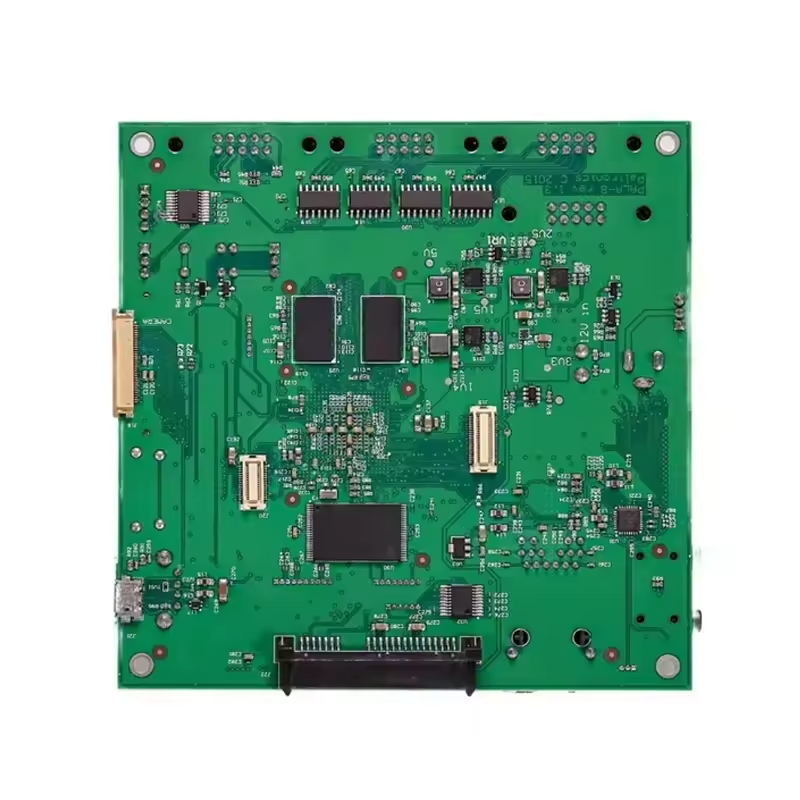

Bộ PCB được lắp đặt bề mặt đề cập đến quá trình lắp ráp các thành phần điện tử, đặc biệt là các thiết bị lắp đặt bề mặt (SMD), lên một bảng mạch in (PCB).Quá trình này liên quan đến việc đặt và hàn các thành phần gắn bề mặt lên PCB để tạo ra một mạch điện tử hoàn toàn lắp ráp.

Bộ PCB được lắp đặt trên bề mặt thường liên quan đến việc sử dụng máy chọn và đặt tự động để định vị chính xác các thành phần lắp đặt bề mặt trên PCB.PCB trải qua quá trình hàn ngược, nơi các thành phần được hàn vào bảng bằng cách sử dụng quy trình sưởi ấm có kiểm soát.

Quá trình lắp ráp PCB gắn trên bề mặt đòi hỏi độ chính xác và chú ý đến chi tiết để đảm bảo các thành phần được đặt và hàn chính xác,và kết quả lắp ráp đáp ứng các tiêu chuẩn chất lượng và độ tin cậySau khi lắp ráp, PCB được lấp đầy thường được kiểm tra và thử nghiệm để xác minh chức năng và tính toàn vẹn của các thành phần lắp ráp.

Nhìn chung, lắp ráp PCB được lấp đầy bề mặt là một bước quan trọng trong sản xuất các sản phẩm điện tử,vì nó liên quan đến việc lắp ráp các thành phần gắn bề mặt trên PCB để tạo ra các mạch điện tử chức năng.

Ưu điểm của bảng mạch đa lớp

1, mật độ lắp ráp bảng mạch đa lớp cao, kích thước nhỏ, với khối lượng các sản phẩm điện tử ngày càng nhỏ hơn,chức năng của bảng mạch PCB cũng được đưa ra các yêu cầu cao hơn, nhu cầu về bảng mạch đa lớp cũng đang tăng lên.

2, sự lựa chọn của nhiều lớp bảng mạch PCB laying đường là thuận tiện, chiều dài của đường laying được rút ngắn đáng kể, đường laying giữa các thành phần điện tử được giảm,nhưng cũng cải thiện tốc độ truyền tín hiệu dữ liệu.

3Đối với mạch tần số cao, sau khi đi vào mặt đất, đường tín hiệu có trở ngại đặc trưng ổn định và thấp đối với mặt đất,và trở ngại đặc trưng của mạch điện được giảm đáng kể, có tác dụng chặn đáng kể.

Lợi ích của chúng ta

1. Chương trình và thử nghiệm chức năng và gói bởi miễn phí.

2Chất lượng cao: Tiêu chuẩn IPC-A-610E, E-test, X-ray, thử nghiệm AOI, QC, thử nghiệm chức năng 100%.

3Dịch vụ chuyên nghiệp: PCB/FPC/Aluminium Making, SMT, DIP, Component Sourcing, OEM với 21 năm kinh nghiệm.

4Chứng chỉ: UL, 94v-0, CE, SGS, FCC, RoHS, ISO9001, ISO14001, IATF16949

Bộ PCB khối lượng trung bình-độ lớn

Q: Có thể cung cấp mẫu không?

A: Vâng, chúng tôi có thể tùy chỉnh các mẫu để thử nghiệm trước khi sản xuất hàng loạt.

Q: Bao lâu tôi có thể nhận được báo giá sau khi gửi Gerber, BOM và thủ tục thử nghiệm?

A: Trong vòng 6 giờ cho báo giá PCB và khoảng 24 giờ cho báo giá PCBA.

Q: Làm thế nào tôi có thể biết quá trình sản xuất PCBA của tôi?

A: 7-10 ngày cho sản xuất PCB và mua các thành phần, và 10 ngày cho lắp ráp và thử nghiệm PCB.

Q. Thiết kế của tôi có an toàn khi tôi gửi cho anh không?

Các tập tin của bạn được giữ an toàn và an toàn hoàn toàn trong khi Kerongda sở hữu chúng. Các tập tin của bạn không bao giờ được chia sẻ với bất kỳ bên thứ ba nào, chỉ có các đồng nghiệp của chúng tôi có quyền truy cập vào các tập tin thiết kế của bạn.Vì chúng là tài sản của anh., chúng tôi tôn trọng bản quyền của các tập tin của bạn. Khách hàng kiểm soát việc xử lý các tập tin này theo yêu cầu của bạn và sự chấp thuận bằng văn bản.

Q. Bảo hành là bao nhiêu?

Bảo hành là 2 năm.
