Quay nhanh nguyên mẫu EMS lắp ráp bảng mạch hoạt động tự động

FR-4/Bảng mạch in/Bảng đa lớp/PCB một mặt/Pcba/Dip/Ems PCB

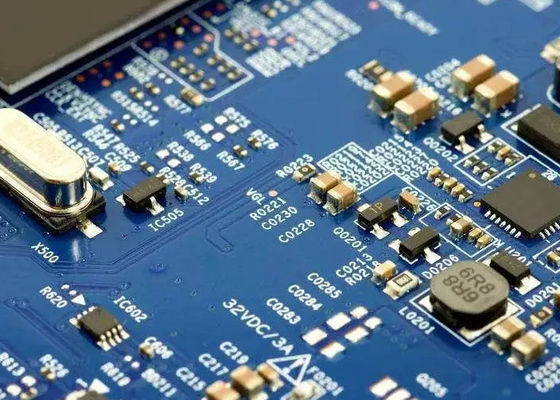

Bộ sưu tập bảng mạch EMS

EMS (Electronics Manufacturing Services) lắp ráp bảng mạch liên quan đến quá trình lắp ráp các thành phần điện tử trên một bảng mạch in (PCB) để tạo ra một thiết bị điện tử chức năng.Quá trình này thường bao gồm các bước sau::

Mua sắm thành phần: Các nhà cung cấp EMS mua các thành phần điện tử cần thiết từ các nhà cung cấp dựa trên hóa đơn vật liệu (BOM) do khách hàng cung cấp.

PCB sản xuất: PCB được sản xuất theo các thông số kỹ thuật thiết kế được cung cấp bởi khách hàng. Điều này liên quan đến khắc dấu vết đồng, khoan lỗ, và áp dụng mặt nạ hàn và màn in lụa.

Ứng dụng bột hàn: Bột hàn được áp dụng lên PCB bằng cách sử dụng mẫu, xác định các khu vực mà các thành phần sẽ được đặt.

Chọn và đặt: Máy chọn và đặt tự động đặt chính xác các thành phần gắn trên bề mặt trên PCB bằng cách sử dụng hệ thống hình ảnh để sắp xếp.

Lò tái quyến: PCB với các thành phần và bột hàn được đưa qua lò lò tái quyến, nơi bột hàn được nóng chảy để tạo ra các kết nối điện giữa các thành phần và PCB.

Thiết lập thành phần xuyên lỗ: Nếu sử dụng các thành phần xuyên lỗ, chúng được đưa vào PCB bằng tay hoặc tự động và hàn bằng cách dùng máy hàn sóng hoặc máy hàn chọn lọc.

Kiểm tra và thử nghiệm: Kiểm tra quang học tự động (AOI) và thử nghiệm trong mạch (ICT) được thực hiện để đảm bảo chất lượng và chức năng của PCB lắp ráp.

Lắp ráp cuối cùng: Các quy trình bổ sung như lớp phủ phù hợp, nén và lắp ráp cơ học có thể được thực hiện tùy thuộc vào các yêu cầu cụ thể của thiết bị điện tử.

Bao bì và vận chuyển: PCB lắp ráp được đóng gói theo thông số kỹ thuật của khách hàng và được vận chuyển đến vị trí được chỉ định.

Các nhà cung cấp EMS cung cấp một loạt các dịch vụ ngoài lắp ráp bảng mạch, bao gồm thiết kế, tạo mẫu, quản lý chuỗi cung ứng và dịch vụ hậu mãi.Các dịch vụ này có thể được điều chỉnh để đáp ứng nhu cầu cụ thể của khách hàng, từ sản xuất quy mô nhỏ đến sản xuất khối lượng lớn.

SMT

Các thành phần sẽ được gắn trên bảng mạch thông qua bộ lắp đặt SMT và phát hiện quang học tự động AOI trực tuyến sẽ được thực hiện nếu cần thiết.đường cong nhiệt độ lò reflow hoàn hảo được thiết lập để cho phép bảng mạch chảy thông qua hàn reflow.

Sau khi kiểm tra IPQC cần thiết, vật liệu DIP sau đó có thể được đi qua bảng mạch bằng cách sử dụng quy trình DIP và sau đó thông qua hàn sóng.Sau đó, nó là thời gian để thực hiện các quá trình cần thiết sau lò.

1Quá trình xử lý DIP là: đặt lỗ →AOI→ hàn sóng → cắt pin →AOI→ sửa chữa → rửa → kiểm tra chất lượng.

2Sau khi hàn sóng, các sản phẩm sẽ được quét bởi thiết bị AOI để đảm bảo rằng không có lỗi xảy ra.

Q: Bạn sử dụng file nào trong sản xuất PCBA?

A: Gerber hoặc Eagle, danh sách BOM, PNP và vị trí thành phần.

Q: Có thể cung cấp mẫu không?

A: Vâng, chúng tôi có thể tùy chỉnh các mẫu để thử nghiệm trước khi sản xuất hàng loạt.

Q: Bao lâu tôi có thể nhận được báo giá sau khi gửi Gerber, BOM và thủ tục thử nghiệm?

A: Trong vòng 6 giờ cho báo giá PCB và khoảng 24 giờ cho báo giá PCBA.

Q: Làm thế nào tôi có thể biết quá trình sản xuất PCBA của tôi?

A: 7-10 ngày cho sản xuất PCB và mua các thành phần, và 10 ngày cho lắp ráp và thử nghiệm PCB.

Q. Thiết kế của tôi có an toàn khi tôi gửi cho anh không?

Các tập tin của bạn được giữ an toàn và an toàn hoàn toàn trong khi Kerongda sở hữu chúng. Các tập tin của bạn không bao giờ được chia sẻ với bất kỳ bên thứ ba nào, chỉ có các đồng nghiệp của chúng tôi có quyền truy cập vào các tập tin thiết kế của bạn.Vì chúng là tài sản của anh., chúng tôi tôn trọng bản quyền của các tập tin của bạn. Khách hàng kiểm soát việc xử lý các tập tin này theo yêu cầu của bạn và sự chấp thuận bằng văn bản.

Q. Bảo hành là bao nhiêu?

Bảo hành là 2 năm.
