Ưu điểm của bảng mạch đơn lớp
(1) Chi phí thấp: Chi phí sản xuất tấm PCB một lớp tương đối thấp, vì chỉ cần một lớp tấm đồng và một lớp nền,và quá trình sản xuất tương đối đơn giản.
(2) Sản xuất dễ dàng: So với các loại cấu trúc khác của bảng PCB, phương pháp sản xuất bảng PCB một lớp tương đối đơn giản,chỉ cần thực hiện dây chuyền một bên và ăn mòn một lớp, vì vậy khó khăn sản xuất là thấp.
1Quá trình xử lý DIP là: đặt lỗ →AOI→ hàn sóng → cắt pin →AOI→ sửa chữa → rửa → kiểm tra chất lượng.
2Sau khi hàn sóng, các sản phẩm sẽ được quét bởi thiết bị AOI để đảm bảo rằng không có lỗi xảy ra.
Q: Bạn sử dụng file nào trong sản xuất PCBA?
A: Gerber hoặc Eagle, danh sách BOM, PNP và vị trí thành phần.
Q: Có thể cung cấp mẫu không?
A: Vâng, chúng tôi có thể tùy chỉnh các mẫu để thử nghiệm trước khi sản xuất hàng loạt.
Q: Bao lâu tôi có thể nhận được báo giá sau khi gửi Gerber, BOM và thủ tục thử nghiệm?
A: Trong vòng 6 giờ cho báo giá PCB và khoảng 24 giờ cho báo giá PCBA.
Q: Làm thế nào tôi có thể biết quá trình sản xuất PCBA của tôi?
A: 7-10 ngày cho sản xuất PCB và mua các thành phần, và 10 ngày cho lắp ráp và thử nghiệm PCB.
Q. Thiết kế của tôi có an toàn khi tôi gửi cho anh không?
Các tập tin của bạn được giữ an toàn và an toàn hoàn toàn trong khi Kerongda sở hữu chúng. Các tập tin của bạn không bao giờ được chia sẻ với bất kỳ bên thứ ba nào, chỉ có các đồng nghiệp của chúng tôi có quyền truy cập vào các tập tin thiết kế của bạn.Vì chúng là tài sản của anh., chúng tôi tôn trọng bản quyền của các tập tin của bạn. Khách hàng kiểm soát việc xử lý các tập tin này theo yêu cầu của bạn và sự chấp thuận bằng văn bản.
Q. Bảo hành là bao nhiêu?
Bảo hành là 2 năm.
PCBA chìa khóa | PCB + nguồn cung cấp thành phần + lắp ráp + gói | ||||
Chi tiết lắp ráp | Đường SMT và đường xuyên lỗ, đường ISO | ||||
Thời gian dẫn đầu | Nguyên mẫu: 15 ngày làm việc. Đơn hàng loạt: 20 ~ 25 ngày làm việc | ||||
Kiểm tra trên sản phẩm | Thử nghiệm tàu thăm dò bay, kiểm tra tia X, thử nghiệm AOI, thử nghiệm chức năng | ||||
Số lượng | Số lượng tối thiểu: 1pcs. nguyên mẫu, đơn đặt hàng nhỏ, đơn đặt hàng hàng loạt, tất cả OK | ||||
Các tập tin chúng tôi cần | PCB: tệp Gerber ((CAM, PCB, PCBDOC) | ||||
Các tập tin chúng tôi cần | Các thành phần: Biên bản vật liệu (BOM list) | ||||
Các tập tin chúng tôi cần | Hội nghị: tập tin Pick-N-Place | ||||
Kích thước bảng PCB | Kích thước tối thiểu: 0,25 * 0,25 inch ((6 * 6mm) | ||||
Kích thước tối đa: 20 * 20 inch ((500 * 500mm) | |||||
Loại hàn PCB | Mật liệu hàn hòa tan trong nước, không có chì theo RoHS | ||||
Chi tiết về thành phần | Passive Giảm đến kích thước 0201 | ||||
Chi tiết về thành phần | BGA và VFBGA | ||||
Chi tiết về thành phần | Máy mang chip không chì/CSP | ||||
Chi tiết về thành phần | Bộ SMT hai mặt | ||||
Chi tiết về thành phần | Fine Pitch đến 0,8mils | ||||
Chi tiết về thành phần | BGA sửa chữa và Reball | ||||
Chi tiết về thành phần | Loại bỏ và thay thế bộ phận | ||||
Bao gồm các thành phần | Cắt băng, ống, cuộn, phần lỏng lẻo | ||||
Bộ PCB | Khoan ---- Phơi sáng ---- Lọc ---- Lắp và tháo ---- đâm ---- Kiểm tra điện ---- SMT ---- Lò sóng ---- Lắp ráp ---- ICT ---- Kiểm tra chức năng ---- Kiểm tra nhiệt độ và độ ẩm |

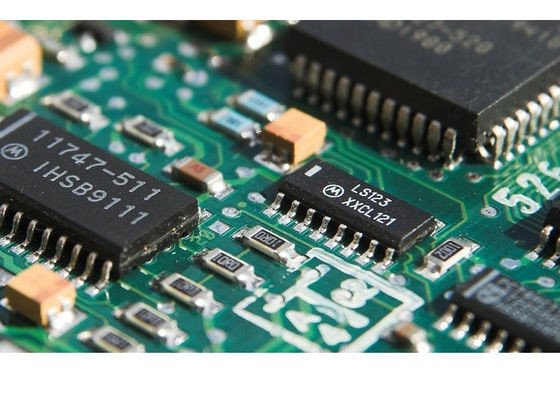

Hội đồng PCB hiệu suất cao EMS với lỗ hổng laser tối thiểu Dịch vụ bảng mạch EMS tùy chỉnh
Lời giới thiệu
Chúng tôi có một chuỗi cung ứng thành phần điện tử mạnh mẽ, chúng tôi có thể cung cấp giá cạnh tranh cho danh sách BOM của bạn.
Chúng tôi chuyên cung cấp các giải pháp EMS toàn diện để đáp ứng nhu cầu độc đáo của khách hàng của chúng tôi.
