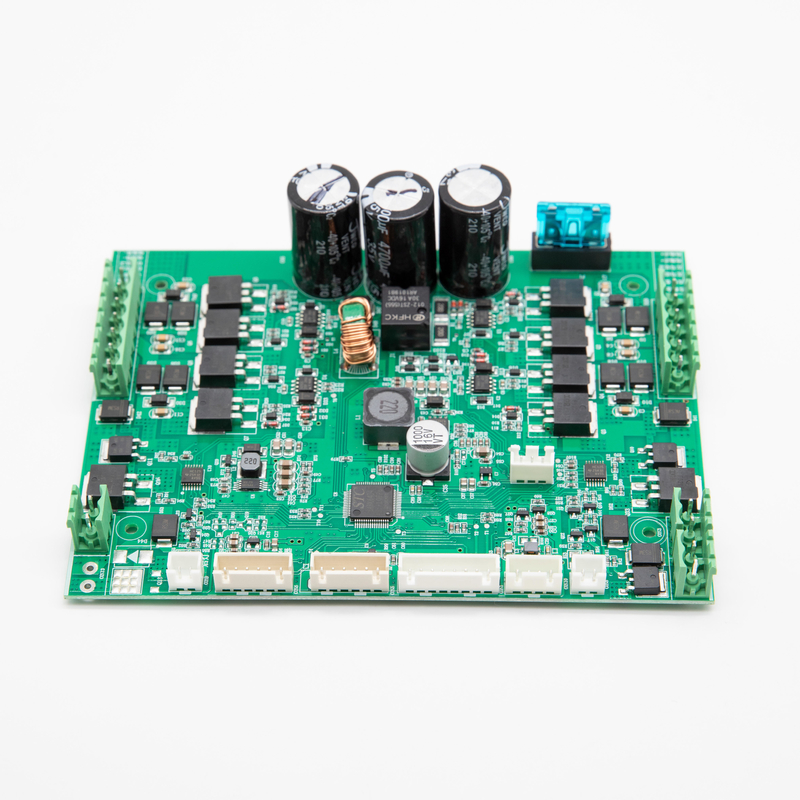

Bộ sưu tập bảng mạch in chuyên nghiệp đa lớp với thiết kế tùy chỉnh

PCB một lớp

PCB đơn lớp (Bảng mạch in) là một bảng mạch có các dấu vết dẫn chỉ ở một bên của bảng. Các thành phần thường được hàn ở cùng một bên với các dấu vết.So với PCB đa lớp, PCB một lớp rẻ hơn và có quy trình sản xuất đơn giản hơn, vì vậy chúng thường được sử dụng trong các thiết bị điện tử và nguyên mẫu đơn giản hơn.chúng có những hạn chế về độ phức tạp đường dẫn và tính toàn vẹn tín hiệu so với PCB đa lớp.

Bảng PCB tiêu chuẩn là một thuật ngữ chung cho tất cả các bảng in, có thể được chia thành bảng đơn lớp hoặc bảng đa lớp theo yêu cầu.Các nền của bản thân bảng được làm bằng một cách cô lậpBạn có thể thấy trên bề mặt

Ban đầu, tấm đồng được phủ trên toàn bộ bảng, nhưng trong quá trình sản xuất, phần giữa được khắc ra,và phần còn lại trở thành một mạng lưới các đường nhỏNhững đường này được gọi là dây dẫn.

Mô hình hoặc dây điện, và được sử dụng để cung cấp kết nối mạch của các bộ phận trên PCB.

Bảng đơn lớp là loại PCB cơ bản nhất, còn được gọi là bảng đơn, bởi vì dây chỉ xuất hiện ở một bên, vì vậy chúng tôi gọi bảng PCB này là bảng đơn.

PCB đa lớp

PCB đa lớp, như tên gọi cho thấy, có nhiều lớp dấu hiệu dẫn điện được tách bởi các lớp cách nhiệt.Các bảng này được sử dụng trong các thiết bị điện tử phức tạp hơn, nơi mà một lớp PCB đơn không đủ để đáp ứng các yêu cầu nàyCác lớp bổ sung cho phép thiết kế mạch phức tạp hơn, tính toàn vẹn tín hiệu tốt hơn và giảm nhiễu điện từ.PCB đa lớp thường được sử dụng trong các thiết bị điện tử hiệu suất cao như máy tính, điện thoại thông minh và thiết bị mạng. Chúng đắt hơn để sản xuất so với PCB một lớp, nhưng cung cấp những lợi thế đáng kể về chức năng và hiệu suất.

Bộ PCB đa lớp

Bộ PCB đa lớp liên quan đến quá trình lấp đầy và hàn các thành phần lên một bảng mạch in đa lớp.Quá trình này đòi hỏi thiết bị chuyên môn và chuyên môn do sự phức tạp của việc làm việc với nhiều lớp.

Trong quá trình lắp ráp PCB đa lớp, các thành phần được đặt và hàn lên bảng bằng cách sử dụng công nghệ gắn bề mặt (SMT) hoặc công nghệ xuyên lỗ (THT) dựa trên các yêu cầu thiết kế.Quá trình lắp ráp cũng có thể liên quan đến việc áp dụng bột hàn, máy chọn và đặt để đặt thành phần, và lò phản phồng để hàn.

Ngoài ra, lắp ráp PCB đa lớp có thể yêu cầu chú ý cẩn thận đến quản lý nhiệt và tính toàn vẹn tín hiệu, vì nhiều lớp có thể ảnh hưởng đến sự phân tán nhiệt và sự lan truyền tín hiệu.Kiểm soát chất lượng và thử nghiệm cũng rất quan trọng để đảm bảo chức năng và độ tin cậy của PCB đa lớp lắp ráp.

Ưu điểm của chúng tôi:

1. Chương trình và thử nghiệm chức năng và gói bởi miễn phí.

2Chất lượng cao: Tiêu chuẩn IPC-A-610E, E-test, X-ray, thử nghiệm AOI, QC, thử nghiệm chức năng 100%.

3Dịch vụ chuyên nghiệp: PCB/FPC/Aluminium Manufacturing, SMT, DIP, Component Sourcing, OEM với 21 năm kinh nghiệm.

4Chứng chỉ: UL, CE, SGS, FCC, RoHS, ISO9001, ISO14001, IATF16949

Nhà sản xuất bộ lắp ráp bảng mạch in chuyên nghiệp

Dịch vụ

Chúng tôi chuyên cung cấp các giải pháp EMS toàn diện để đáp ứng nhu cầu độc đáo của khách hàng của chúng tôi.



Dưới đây là một cái nhìn thoáng qua về các dịch vụ chúng tôi cung cấp:



1.Supplier linh kiện điện tử.

2. PCB sản xuất.

3. PCB Assembly.

4- Tòa nhà Box.



Chúng tôi có một chuỗi cung ứng thành phần điện tử mạnh mẽ, chúng tôi có thể cung cấp giá cạnh tranh cho danh sách BOM của bạn.
