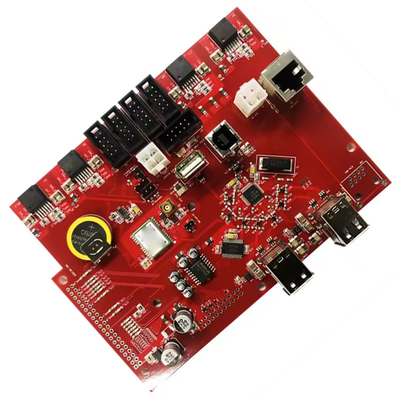

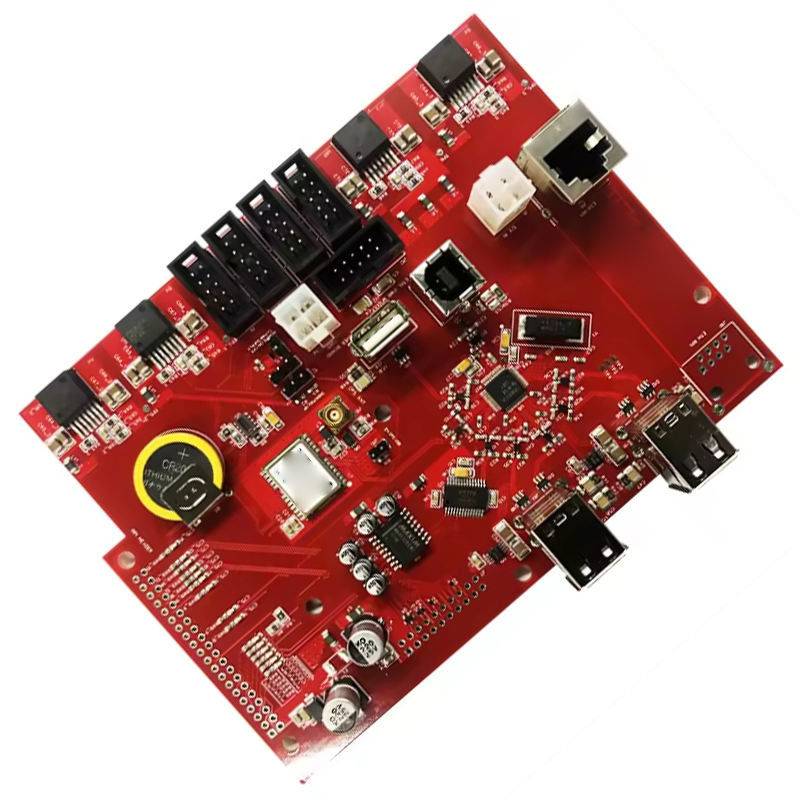

Bộ lắp ráp bảng mạch hai mặt Công nghiệp PCB Bộ lắp ráp sản xuất Dịch vụ dừng một

PCB Assembly sản xuất dịch vụ dừng lại

PCB assembly manufacturing one-stop service refers to a comprehensive solution provided by a manufacturing company that covers the entire process of assembling printed circuit boards (PCBs) with electronic componentsDịch vụ này thường bao gồm tất cả các giai đoạn lắp ráp PCB, từ nguồn cung cấp các thành phần đến thử nghiệm cuối cùng và kiểm soát chất lượng.

Dịch vụ lắp ráp PCB một cửa có thể bao gồm các yếu tố chính sau:

Nhóm cung cấp các thành phần: Nhà cung cấp dịch vụ cung cấp tất cả các thành phần điện tử cần thiết, bao gồm các điện trở, tụ, mạch tích hợp và các bộ phận khác cần thiết cho việc lắp ráp PCB.

Sản xuất PCB: Dịch vụ bao gồm sản xuất các PCB chính nó, liên quan đến việc sản xuất các bảng mạch trần theo các thông số kỹ thuật yêu cầu.

PCB Assembly: Điều này liên quan đến việc lắp ráp các thành phần điện tử trên PCB bằng cách sử dụng máy chọn và đặt tiên tiến, thiết bị hàn và các công cụ lắp ráp khác.

Kiểm tra và kiểm soát chất lượng: Nhà cung cấp dịch vụ tiến hành kiểm tra kỹ lưỡng và kiểm tra chất lượng để đảm bảo rằng PCB lắp ráp đáp ứng các tiêu chuẩn và thông số kỹ thuật yêu cầu.

Các dịch vụ bổ sung: Một số dịch vụ lắp ráp PCB một cửa cũng có thể cung cấp các dịch vụ bổ sung như phân tích thiết kế cho khả năng sản xuất (DFM), tạo mẫu,và thậm chí đóng gói và vận chuyển các sản phẩm hoàn thành.

Bằng cách cung cấp một loạt các dịch vụ toàn diện, một dịch vụ sản xuất lắp ráp PCB một cửa ngõ nhằm mục đích hợp lý hóa toàn bộ quy trình sản xuất, giảm thời gian dẫn,và đảm bảo chất lượng và độ tin cậy của PCB lắp rápĐiều này có thể đặc biệt có lợi cho các công ty muốn thuê ngoài nhu cầu lắp ráp PCB của họ cho một đối tác duy nhất, đáng tin cậy.

Bộ sưu tập bảng mạch hai mặt

Lắp ráp bảng mạch hai mặt đề cập đến quá trình lắp ráp các thành phần điện tử ở cả hai bên của bảng mạch in (PCB).Loại lắp ráp này đòi hỏi phải lập kế hoạch cẩn thận và kỹ thuật sản xuất chính xác để đảm bảo rằng các thành phần ở cả hai bên của PCB được đặt đúng cách, hàn, và kết nối với nhau.

Việc lắp ráp các bảng mạch hai mặt bao gồm một số bước chính:

Đặt thành phần: Các thành phần điện tử được đặt ở cả hai mặt trên và dưới của PCB theo thông số kỹ thuật thiết kế.

hàn: Các thành phần gắn bề mặt và lỗ xuyên được hàn trên PCB bằng cách hàn ngược, hàn sóng hoặc các kỹ thuật hàn tay,tùy thuộc vào các yêu cầu cụ thể của các thành phần và thiết kế PCB.

Kiểm tra: Sau khi hàn, PCB lắp ráp được kiểm tra trực quan và thử nghiệm kỹ lưỡng để đảm bảo rằng tất cả các thành phần đều hàn đúng cách và không có khiếm khuyết hoặc vấn đề hàn.

Việc chèn thành phần xuyên lỗ: Đối với các thành phần xuyên lỗ, chẳng hạn như đầu nối và các thành phần lớn hơn, các dây dẫn được chèn qua các lỗ trong PCB và hàn ở cả hai bên.

Kiểm tra và kiểm soát chất lượng: Sau khi lắp ráp hoàn thành, PCB hai mặt sẽ trải qua thử nghiệm chức năng và kiểm tra kiểm soát chất lượng để xác minh hiệu suất và độ tin cậy của nó.

Hội đồng bảng mạch hai mặt thường được sử dụng trong một loạt các thiết bị và ứng dụng điện tử, bao gồm cả điện tử tiêu dùng, thiết bị công nghiệp, điện tử ô tô,và các sản phẩm viễn thôngSự phức tạp của lắp ráp hai mặt đòi hỏi chuyên môn về bố trí PCB, vị trí thành phần và kỹ thuật hàn để đảm bảo tính toàn vẹn và chức năng của sản phẩm cuối cùng.

Công ty sản xuất PCB công nghiệp
