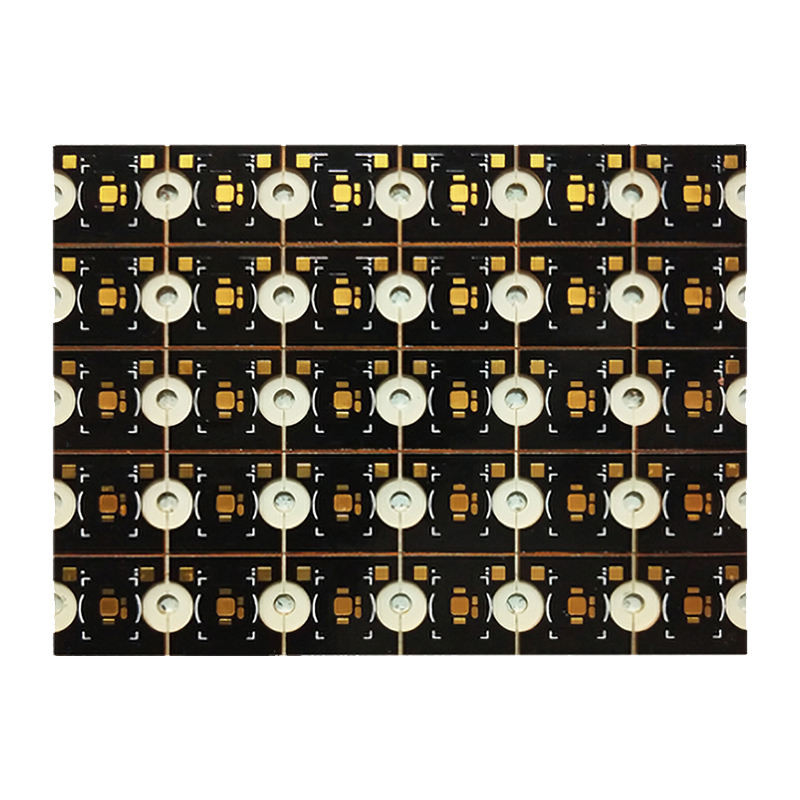

Custom PCB Metal Core Circuit Board Electronic Manufacturing Heavy Copper Material

PCB tùy chỉnh Metal Core Circuit Board Sản xuất điện tử Vật liệu đồng nặng

Làm nổi bật

Bảng mạch lõi kim loại tùy chỉnh
,
PCB Metal Core Circuit Board
,
Bảng lõi kim loại tùy chỉnh
độ dày của bảng

0,2mm-6,0mm
Min. tối thiểu Line Width/Spacing Chiều rộng dòng/Khoảng cách

0,1mm/0,1mm
Màu mặt nạ hàn

Xanh lá, Đen, Trắng, Xanh dương, Đỏ
Màu lụa

Trắng, Đen, Vàng
tối thiểu Kích thước lỗ

0,2mm
Hằng số điện môi

2,5-4,5
Min. Silkscreen Bridge

0,1mm
Vật liệu

lõi kim loại
Đường cầu mặt nạ Solder

0,1mm
số lớp

1-4 lớp
Nhiệt độ hoạt động

-40°C đến 150°C
Khả năng dẫn nhiệt

1,0-8,0 W/mK
độ dày đồng

1OZ-6OZ
Xét bề mặt

HASL, ENIG, OSP, Bạc ngâm, Thiếc ngâm
Nguồn gốc

Trung Quốc
Hàng hiệu

XHT
Chứng nhận

ISO、IATF16949、RoSH
Số mô hình

XHT-Sản xuất PCB lõi kim loại-10
Số lượng đặt hàng tối thiểu

Moq thấp
chi tiết đóng gói

Thùng carton có túi bong bóng
Thời gian giao hàng

5-8 ngày
Điều khoản thanh toán

T/T, Western Union, MoneyGram
Khả năng cung cấp

10000 chiếc / ngày

PCB tùy chỉnh Metal Core Circuit Board Sản xuất điện tử Vật liệu đồng nặng

Name: PCB tùy chỉnh Metal Core Circuit Board Sản xuất điện tử Vật liệu đồng nặng
Brand: Huizhou Xinghongtai Electronics Co., Ltd.
SKU: XHT-Sản xuất PCB lõi kim loại-10
Price: 49.10 USD
Availability: InStock

button button

Nhận giá Liên hệ với bây giờ

PCB tùy chỉnh Metal Core Circuit Board Sản xuất điện tử Vật liệu đồng nặng

Sản xuất PCB tùy chỉnh

chúng tôi sản xuất rất nhiều PCB lõi kim loại trong nhà máy sản xuất của chúng tôi, bao gồm PCB lõi nhôm và đồng.

Công ty chúng tôi có khả năng sản xuất PCB hạng nhất và cung cấp cho khách hàng các bảng mạch in chất lượng cao, hiệu suất cao.Chúng tôi có thiết bị sản xuất tiên tiến và các nhóm kỹ thuật để đáp ứng nhu cầu của khách hàng cho các PCB phức tạp khác nhau.

Đầu tiên, chúng tôi có thiết bị sản xuất tiên tiến.thiết bị này có thể nhận ra chính xác khách hàng PCB thiết kế yêu cầu và đảm bảo chất lượng sản phẩm và sự ổn định.

Thứ hai, chúng tôi có một đội ngũ kỹ thuật chuyên nghiệp. đội ngũ kỹ sư của chúng tôi có nhiều kinh nghiệm trong thiết kế PCB và sản xuất và có thể cung cấp cho khách hàng với một loạt các hỗ trợ kỹ thuật.Cho dù trong giai đoạn thiết kế PCB hoặc trong quá trình sản xuất,chúng tôi có thể cung cấp cho khách hàng tư vấn và giải pháp chuyên nghiệp để đảm bảo rằng sản phẩm có thể đạt được hiệu suất và độ tin cậy tối ưu.

Ngoài ra, chúng tôi cũng tập trung vào quản lý chất lượng. Chúng tôi tuân thủ nghiêm ngặt các tiêu chuẩn hệ thống quản lý chất lượng quốc tế để đảm bảo rằng mỗi PCB đáp ứng các yêu cầu và tiêu chuẩn của khách hàng.Chúng tôi sử dụng thiết bị thử nghiệm tiên tiến và quy trình kiểm soát chất lượng nghiêm ngặt để tiến hành kiểm tra toàn diện và xác minh của mỗi PCB để đảm bảo chất lượng sản phẩm và sự ổn định.

Cuối cùng, chúng tôi có thể đáp ứng nhu cầu của khách hàng của chúng tôi cho các PCB phức tạp khác nhau.chúng tôi có thể cung cấp cho khách hàng các giải pháp tùy chỉnh chất lượng caoChúng tôi cũng có thể đáp ứng nhu cầu sản xuất PCB của khách hàng cho các yêu cầu quy trình đặc biệt, chẳng hạn như đường mù và chôn vùi, trở ngại được kiểm soát, vật liệu đặc biệt, vv

Tóm lại, chúng tôi có khả năng sản xuất PCB mạnh mẽ và có thể cung cấp cho khách hàng các bảng mạch in chất lượng cao, hiệu suất cao.Chúng tôi sẽ tiếp tục đầu tư nhiều nguồn lực và năng lượng hơn để liên tục cải thiện khả năng sản xuất và cung cấp cho khách hàng các sản phẩm và dịch vụ tốt hơn.

Xem khả năng sản xuất PCB của chúng tôi:

Quá trình		Điểm	Khả năng xử lý
Thông tin cơ bản	Khả năng sản xuất	Số lớp	1-30 lớp
		Quay và xoắn	00,75% tiêu chuẩn, 0,5% tiên tiến
		Kích thước PCB hoàn thiện tối thiểu	10 x 10mm ((0.4 x 0.4")
		Kích thước PCB hoàn thiện tối đa	530 x 1000mm ((20.9 x 47.24 ")
		Multi-press cho đường ống mù / chôn	Bấm nhiều lần chu kỳ ≤ 3 lần
		Độ dày tấm hoàn thiện	0.3 ~ 7.0mm ((8 ~ 276mil)
		Độ khoan dung về độ dày tấm hoàn thiện	+/-10% tiêu chuẩn, +/- 0,1mm tiến bộ
		Kết thúc bề mặt	HASL, không có chì HASL, vàng nhấp nháy, ENIG, mạ vàng cứng, OSP, thiếc ngâm, bạc ngâm, vv
		Xử lý kết thúc bề mặt	ENIG + Ngón tay vàng, Flash vàng + Ngón tay vàng
	Loại vật liệu	FR4, nhôm, CEM, Rogers, PTFE, Nelco, Polyimide / Polyester, vv	Cũng có thể mua các vật liệu theo yêu cầu
	Loại vật liệu	Bảng giấy đồng	1/3oz ~ 10oz
	Loại Prepreg	FR4 Prepreg, LD-1080 ((HDI))	106, 1080, 2116, 7628, vv.
	Kiểm tra đáng tin cậy	Sức mạnh của vỏ	7.8N/cm
		Khả năng bốc cháy	94V-0
		Ô nhiễm ion	≤1ug/cm2
		Độ dày dielectric tối thiểu	0.075mm(3mil)
		Khả năng dung nạp trở ngại	+/-10%, min có thể kiểm soát +/- 7%
Lớp bên trong& Lớp bên ngoài Image Transfer	Khả năng máy	Máy lau	Độ dày vật liệu: 0,11 ~ 3,2mm ((4,33mil ~ 126mil)
		Máy lau	Kích thước vật liệu: tối thiểu 228 x 228mm ((9 x 9 ")
		Laminator, Exposer	Độ dày vật liệu: 0,11 ~ 6,0mm ((4,33 ~ 236mil)
		Laminator, Exposer	Kích thước vật liệu: min 203 x 203mm ((8 x 8"), tối đa 609.6 x 1200mm ((24 x 30 ")
		Đường khắc	Độ dày vật liệu: 0.11 ~ 6.0mm ((4.33mil ~ 236mil)
		Đường khắc	Kích thước vật liệu: tối thiểu 177 x 177mm ((7 x 7 ")
	Khả năng xử lý lớp bên trong	Chiều dài đường dây bên trong tối thiểu/khoảng cách	0.075/0.075mm ((3/3mil)
		Min. khoảng cách từ cạnh lỗ đến dẫn điện	0.2mm ((8mil)
		Min. vòng tròn lớp bên trong	0.1mm(4mil)
		Tiêu chuẩn độ riêng biệt của lớp bên trong	0.25mm ((10mil) tiêu chuẩn, 0.2mm ((8mil) tiên tiến
		Khoảng cách tối thiểu từ cạnh bảng đến chất dẫn	0.2mm ((8mil)
		Độ rộng khoảng cách tối thiểu giữa mặt đất đồng	0.127mm ((5mil)
		Độ dày đồng không cân bằng cho lõi bên trong	H/1oz, 1/2oz
		Max. Độ dày đồng hoàn thành	10oz
	Khả năng xử lý lớp bên ngoài	Chiều dài đường ngoài tối thiểu/sự cách xa	0.075/0.075mm ((3/3mil)
	Khả năng xử lý lớp bên ngoài	Kích thước đệm lỗ tối thiểu	0.3mm(12mil)
	Khả năng xử lý	Tối đa kích thước lều khe	5 x 3mm ((196.8 x 118mil)
		Max. kích thước lỗ lều	4.5mm ((177.2mil)
		Độ rộng tối thiểu của đất lều	0.2mm ((8mil)
		Nhẫn vòng tròn	0.1mm(4mil)
		Min. BGA pitch	0.5mm ((20mil)
AOI	Khả năng máy	Orbotech SK-75 AOI	Độ dày vật liệu: 0.05 ~ 6.0mm ((2 ~ 236.2mil)
		Orbotech SK-75 AOI	Kích thước vật liệu: tối đa 597 ~ 597mm (23,5 x 23,5")
		Máy Orbotech Ves	Độ dày vật liệu: 0.05 ~ 6.0mm ((2 ~ 236.2mil)
		Máy Orbotech Ves	Kích thước vật liệu: tối đa 597 ~ 597mm (23,5 x 23,5")
Khoan	Khả năng máy	MT-CNC2600 Máy khoan	Độ dày vật liệu: 0,11 ~ 6,0mm ((4,33 ~ 236mil)
			Kích thước vật liệu: tối đa 470 ~ 660mm ((18.5 x 26")
			Kích thước khoan tối thiểu: 0,2mm ((8mil)
	Khả năng xử lý	Kích thước máy khoan nhiều lần	0.55mm ((21.6mil)
		Tỷ lệ hình ảnh tối đa (kích thước bảng hoàn thành VS Kích thước khoan)	12:01
		Độ khoan dung vị trí lỗ ((so với CAD)	+/-3mil
		lỗ chống đục	PTH&NPTH, góc trên 130°, đường kính trên < 6,3mm
		Min. khoảng cách từ cạnh lỗ đến dẫn điện	0.2mm ((8mil)
		Max. kích thước khoan	6.5mm ((256mil)
		Kích thước khe cắm nhiều lần tối thiểu	0.45mm ((17.7mil)
		Độ khoan dung kích thước lỗ cho máy in	+/- 0,05mm ((+/-2mil)
		Min. Độ khoan dung kích thước khe cắm PTH	+/- 0,15mm ((+/-6mil)
		Tối thiểu độ khoan dung kích thước khe cắm NPTH	+/-2mm ((+/-78.7mil)
		Khoảng cách tối thiểu từ cạnh lỗ đến đường dẫn ((Blind vias)	0.23mm ((9mil)
		Kích thước khoan laser tối thiểu	0.1mm ((+/-4mil)
		Countersink góc lỗ & đường kính	Top 82,90,120°
Quá trình ướt	Khả năng máy	Đường bọc bảng & Mô hình	Độ dày vật liệu: 0.2 ~ 7.0mm ((8 ~ 276mil)
		Đường bọc bảng & Mô hình	Kích thước vật liệu: tối đa 610 x 762mm ((24 x 30")
		Xử lý và xử lý	Độ dày vật liệu: 0.2 ~ 7.0mm ((8 ~ 276mil)
		Xử lý và xử lý	Kích thước vật liệu: tối thiểu 203 x 203mm ((8 "x 8")
		Đường Desmear	Độ dày vật liệu: 0.2mm ~ 7.0mm ((8 ~ 276mil)
		Đường Desmear	Kích thước vật liệu: tối đa 610 x 762mm ((24 x 30")
		Dòng bọc thiếc	Độ dày vật liệu: 0.2 ~ 3.2mm ((8 ~ 126mil)
		Dòng bọc thiếc	Kích thước vật liệu: tối đa 610 x 762mm ((24 x 30")
	Khả năng xử lý	Độ dày tường lỗ đồng	tiêu chuẩn trung bình 25um ((1ml)
		Độ dày đồng hoàn thiện	≥18um ((0,7mil)
		Độ rộng đường tối thiểu cho đánh dấu khắc	0.2mm ((8mil))
		Tối đa trọng lượng đồng hoàn thành cho các lớp bên trong và bên ngoài	7oz
		Độ dày đồng khác nhau	H/1oz,1/2oz
Mặt nạ hàn và màn in lụa	Khả năng máy	Máy lau	Độ dày vật liệu: 0,5 ~ 7.0mm ((20 ~ 276mil)
		Máy lau	Kích thước vật liệu: tối thiểu 228 x 228mm ((9 x 9 ")
		Đánh giá	Độ dày vật liệu: 0,11 ~ 7,0mm ((4,3 ~ 276mil)
		Đánh giá	Kích thước vật liệu: tối đa 635 x 813mm ((25 x 32 ")
		Phát triển máy	Độ dày vật liệu: 0,11 ~ 7,0mm ((4,3 ~ 276mil)
		Phát triển máy	Kích thước vật liệu: tối thiểu 101 x 127mm ((4 x 5 ")
	Màu sắc	Màu mặt nạ hàn	Xanh, xanh mờ, vàng, đen, xanh dương, đỏ, trắng
	Màu sắc	Màu lụa	Trắng, vàng, đen, xanh
	Khả năng mặt nạ hàn	Mức mở mặt nạ hàn	0.05mm (((2mil)
		Tối đa. đệm theo kích thước	0.65mm ((25.6mil)
		Chiều rộng tối thiểu cho đường dây theo S/M	0.05mm (((2mil)
		Min. bề rộng của mặt nạ hàn	0.2mm ((8mil) tiêu chuẩn, 0.17mm ((7mil) tiên tiến
		Độ dày mặt nạ hàn tối thiểu	10um ((0.4mil)
		Độ dày mặt nạ hàn để thắt lưng	10um ((0.4mil)
		Độ rộng đường dẫn dầu carbon tối thiểu / khoảng cách	0.25/0.35mm ((10/14mil)
		Min. tracer của carbon	0.06mm(2.5mil)
		Min. carbon oil line trace	0.3mm (((12mil))
		Khoảng cách tối thiểu từ mô hình carbon đến miếng đệm	0.25mm(10mil)
		Chiều rộng tối thiểu cho đường bọc mặt nạ có thể tráng	0.15mm ((6mil)
		Chiều rộng cầu mặt nạ hàn tối thiểu	0.1mm(4mil))
		Mặt nạ hàn Độ cứng	6h
	Khả năng nén mặt nạ	Khoảng cách tối thiểu từ mẫu mặt nạ có thể tróc ra đến miếng đệm	0.3mm (((12mil))
		Kích thước tối đa cho lỗ lợp lều mặt nạ có thể tráng (bằng in màn hình)	2mm ((7.8mil)
		Kích thước tối đa cho lỗ lợp lều mặt nạ có thể tráng (bằng in nhôm)	4.5mm
		Độ dày mặt nạ có thể tráng	0.2 ~ 0.5mm ((8 ~ 20mil)
	Khả năng màn in lụa	Chiều rộng đường vải lụa tối thiểu	0.11mm ((4.5mil)
		Độ cao đường sợi lụa tối thiểu	0.58mm(23mil)
		Khoảng cách tối thiểu từ legend đến pad	0.17mm ((7mil)
Xét bề mặt	Khả năng hoàn thiện bề mặt	Chiều dài ngón tay vàng tối đa	50mm ((2")
		ENIG	3 ~ 5um ((0,11 ~ 197mil) niken, 0,025 ~ 0,1um ((0,001 ~ 0,004mil) vàng
		ngón tay vàng	3 ~ 5um ((0,11 ~ 197mil) niken, 0,25 ~ 1.5um ((0,01 ~ 0,059mil) vàng
		HASL	0.4um ((0.016mil) Sn/Pb
		Máy HASL	Độ dày vật liệu: 0,6 ~ 4,0mm (23,6 ~ 157mil)
		Máy HASL	Kích thước vật liệu: 127 x 127mm ~ 508 x 635mm ((5 x 5 "~ 20 x 25")
		Bọc bằng vàng cứng	1-5u"
		Tin ngâm	0Tin
		Bạc ngâm	0.1 ~ 0.3um ((0.004 ~ 0.012mil) Ag
		OSP	0.2 ~ 0.5um ((0.008 ~ 0.02mil)
Thử nghiệm điện tử	Khả năng máy	Thử nghiệm tàu thăm dò bay	Độ dày vật liệu: 0.4 ~ 6.0mm ((15.7 ~ 236mil)
		Thử nghiệm tàu thăm dò bay	Kích thước vật liệu: tối đa 498 x 597mm ((19.6 ~ 23.5 ")
		Khoảng cách tối thiểu từ bệ thử đến cạnh bảng	0.5mm ((20mil)
		Phản kháng dẫn điện tối thiểu	5Ω
		Kháng cách nhiệt tối đa	250mΩ
		Max. điện áp thử nghiệm	500V
		Kích thước thử nghiệm	0.15mm (((6mil))
		Khoảng cách giữa bệ thử nghiệm và bệ thử nghiệm	0.25mm(10mil)
		Max. dòng điện thử nghiệm	200mA
Xác định hồ sơ	Khả năng máy	Loại hồ sơ	NC định tuyến, V-cắt, tab khe, lỗ tem
		Máy định tuyến NC	Độ dày vật liệu: 0,05 ~ 7,0mm ((2 ~ 276mil)
		Máy định tuyến NC	Kích thước vật liệu: tối đa 546 x 648mm ((21.5 x 25.5 ")
		Máy cắt V	Độ dày vật liệu: 0,6 ~ 3,0mm ((23,6 ~ 118mil)
		Máy cắt V	Độ rộng vật liệu tối đa cho V-cut: 457mm ((18")
	Khả năng xử lý	Kích thước bit định tuyến tối thiểu	0.6mm ((23.6mil)
		Độ khoan dung đường viền tối thiểu	+/-0,1mm ((+/-4mil)
		Loại góc cắt V	20°, 30°, 45°, 60°
		Độ dung nạp góc cắt V	+/-5°
		Độ khoan dung đăng ký V-cut	+/-0,1mm ((+/-4mil))
		Khoảng cách ngón tay bằng vàng	+/- 0,15mm ((+/-6mil)
		Độ khoan dung góc nghiêng	+/-5°
		Chế độ dung nạp độ dày	+/- 0,127mm ((+/-5mil)
		Khoảng bán kính bên trong tối thiểu	0.4mm ((15.7mil)
		Khoảng cách tối thiểu từ chất dẫn đến đường viền	0.2mm ((8mil)
		Khả năng dung nạp độ sâu chống ngã/chống ngã	+/-0,1mm ((+/-4mil)

Q1: Bạn là một nhà máy hoặc công ty thương mại?

A: Vâng, chúng tôi là nhà máy, chúng tôi có nhà máy sản xuất và lắp ráp PCB của riêng chúng tôi.

Q2: Loại định dạng tập tin PCB nào bạn có thể chấp nhận để sản xuất?

A: Gerber, PROTEL 99SE, PROTEL DXP, POWER PCB, CAM350, GCCAM, ODB+ ((.TGZ)

Q3: Các tập tin PCB của tôi có an toàn khi tôi gửi chúng cho bạn để sản xuất không?

A: Chúng tôi tôn trọng bản quyền của khách hàng và sẽ không bao giờ sản xuất PCB cho người khác với các tập tin của bạn trừ khi chúng tôi nhận được giấy phép bằng văn bản từ bạn,Chúng tôi cũng sẽ không chia sẻ các tập tin này với bất kỳ bên thứ ba nào..

Q4: Không có tập tin PCB / Gbr, chỉ có mẫu PCB, bạn có thể sản xuất cho tôi?

A: Vâng, chúng tôi có thể giúp bạn nhân bản PCB. Chỉ cần gửi mẫu PCB cho chúng tôi, chúng tôi có thể nhân bản thiết kế PCB và làm việc ra nó.

Q5: Thời gian dẫn Chuante là bao nhiêu?

A:Mẫu: 1-2 Lớp: 5-7 ngày làm việc 4-8 Lớp: 12 ngày làm việc Sản xuất hàng loạt: 1-2 Lớp:7-15 ngày làm việc 4-8 Lớp:10 đến 18 ngày làm việc Thời gian giao hàng phụ thuộc vào số lượng xác nhận cuối cùng của bạn.

Q6: Bạn chấp nhận thanh toán nào?

A:- Chuyển khoản điện tử (T/T) - Western Union - Paypal - Ali Pay

Q7: Làm thế nào để có được PCB?

A: Đối với các gói nhỏ, chúng tôi sẽ vận chuyển các bảng cho bạn bằng DHL, UPS, FedEx. Dịch vụ cửa đến cửa! Bạn sẽ nhận được PCB của bạn tại nhà của bạn. Đối với hàng hóa nặng hơn 300kg, chúng tôi sẽ gửi các bảng đến bạn bằng DHL, UPS, FedEx.chúng tôi có thể vận chuyển bảng PC của bạn bằng tàu hoặc bằng không để tiết kiệm chi phí vận chuyểnTất nhiên, nếu bạn có người vận chuyển của riêng bạn, chúng tôi có thể liên hệ với họ để xử lý lô hàng của bạn.

Q8: Số lượng đặt hàng tối thiểu của bạn là bao nhiêu?

A: Không có MOQ.

XHT là PCB sản xuất và PCB lắp ráp nhà cung cấp đáng tin cậy

Lời giới thiệu

Công ty của chúng tôi được thành lập vào năm 2004, đã trở thành một tên đáng tin cậy trong ngành công nghiệp EMS, nằm ở vị trí chiến lược ở Huizhou, tỉnh Quảng Đông, gần trung tâm nhộn nhịp của Thâm Quyến.

Với diện tích 20.000 mét vuông, các cơ sở của chúng tôi được trang bị để phục vụ một loạt các khách hàng trên nhiều lĩnh vực khác nhau,từ thiết bị điện tử tiêu dùng đến các thiết bị y tế, linh kiện ô tô, thiết bị công nghiệp, hệ thống điện, các giải pháp năng lượng mới và thiết bị truyền thông.

Chương trình toàn diện của chúng tôiDịch vụ EMS / ODM / OEM, bao gồm thiết kế hệ thống điện tử, phát triển nguyên mẫu, sản xuất PCB, lắp ráp và thử nghiệm nghiêm ngặt,đảm bảo chất lượng hàng đầu, giá cả cạnh tranh và giao hàng đúng giờ.

Chúng tôi có một chuỗi cung ứng thành phần điện tử mạnh mẽ, chúng tôi có thể cung cấp giá cạnh tranh cho danh sách BOM của bạn.

chúng tôi đã thực hiện một hoàn chỉnhMES (Manufacturing Execution System)bao gồm việc chấp nhận nguyên liệu thô,SMTgắn bề mặt,DIPplug-in, và thử nghiệm chức năng sản phẩm nghiêm ngặt.

Hệ thống này cho phép theo dõi và theo dõi dữ liệu theo thời gian thực của bất kỳ điều kiện bất thường nào trong quá trình sản xuất, đảm bảo tính toàn vẹn của sản phẩm và khả năng truy xuất lại toàn bộ quy trình.

Công suất sản xuất hàng tháng của chúng tôi là 600 triệu điểm đảm bảo chất lượng hàng đầu và giao hàng kịp thời.

Dịch vụ

Chúng tôi chuyên cung cấp các giải pháp EMS toàn diện để đáp ứng nhu cầu độc đáo của khách hàng của chúng tôi.

Dưới đây là một cái nhìn thoáng qua về các dịch vụ chúng tôi cung cấp:

1.Supplier linh kiện điện tử.

2. PCB sản xuất.

3. PCB Assembly.

4- Tòa nhà Box.

Chúng tôi có một chuỗi cung ứng thành phần điện tử mạnh mẽ, chúng tôi có thể cung cấp giá cạnh tranh cho danh sách BOM của bạn.

thẻ:

描述描述

Nhận báo giá
