Làm nổi bật
Kiểm soát chính xác PCB lõi kim loại
,PCB lõi kim loại đa lớp
,Bảng lõi kim loại tần số cao
-
độ dày của bảng0,2mm-6,0mm
-
Min. tối thiểu Line Width/Spacing Chiều rộng dòng/Khoảng cách0,1mm/0,1mm
-
Màu mặt nạ hànXanh lá, Đen, Trắng, Xanh dương, Đỏ
-
Màu lụaTrắng, Đen, Vàng
-
tối thiểu Kích thước lỗ0,2mm
-
Hằng số điện môi2,5-4,5
-
Min. Silkscreen Bridge0,1mm
-
Vật liệulõi kim loại
-
Đường cầu mặt nạ Solder0,1mm
-
số lớp1-4 lớp
-
Nhiệt độ hoạt động-40°C đến 150°C
-
Khả năng dẫn nhiệt1,0-8,0 W/mK
-
độ dày đồng1OZ-6OZ
-
Xét bề mặtHASL, ENIG, OSP, Bạc ngâm, Thiếc ngâm
-
Nguồn gốcTrung Quốc
-
Hàng hiệuXHT
-
Chứng nhậnISO、IATF16949、RoSH
-
Số mô hìnhXHT-Sản xuất PCB lõi kim loại-12
-
Số lượng đặt hàng tối thiểuMoq thấp
-
chi tiết đóng góiThùng carton có túi bong bóng
-
Thời gian giao hàng5-8 ngày
-
Điều khoản thanh toánT/T, Western Union, MoneyGram
-
Khả năng cung cấp100000 chiếc / ngày

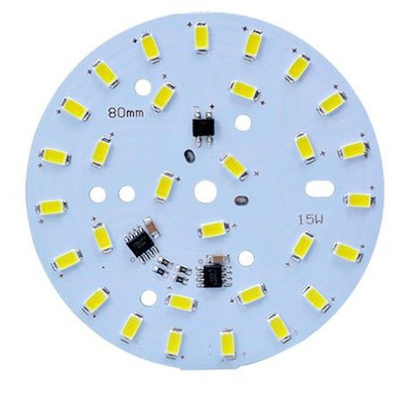

PCB vật liệu nhôm dẫn nhiệt cao cho đèn LED
PCB vật liệu nhôm dẫn nhiệt cao cho đèn LED
PCB vật liệu nhôm dẫn nhiệt cao
Các PCB vật liệu nhôm dẫn nhiệt cao được thiết kế để phân tán nhiệt được tạo ra bởi các thành phần điện tử một cách hiệu quả.có tính dẫn nhiệt tuyệt vờiTính dẫn nhiệt cao của nhôm giúp chuyển nhiệt nhanh khỏi các thành phần, ngăn ngừa quá nóng và đảm bảo độ tin cậy và tuổi thọ lâu dài của các thiết bị điện tử.
Các PCB vật liệu nhôm này thường được sử dụng trong các ứng dụng nơi phân tán nhiệt là một yếu tố quan trọng, chẳng hạn như trong đèn LED, điện tử công suất, điện tử ô tô,và thiết bị công nghiệp công suất caoViệc sử dụng vật liệu nhôm PCB có thể giúp giảm nhiệt độ hoạt động của các thiết bị điện tử, do đó cải thiện hiệu suất và độ tin cậy của chúng.
Các nhà sản xuất thường sử dụng các kỹ thuật chế tạo chuyên biệt để tạo ra các PCB vật liệu nhôm, bao gồm đường nhiệt, cấu trúc lõi kim loại và liên kết trực tiếp đồng với nhôm.Những kỹ thuật này giúp tối đa hóa tính dẫn nhiệt của PCB và đảm bảo phân tán nhiệt hiệu quả.
Nhìn chung, PCB vật liệu nhôm dẫn nhiệt cao đóng một vai trò quan trọng trong quản lý nhiệt trong các thiết bị điện tử,làm cho chúng phù hợp với các ứng dụng đòi hỏi khác nhau, nơi quản lý nhiệt là điều cần thiết.
PCB đa lớp Nhà sản xuất đáng tin cậy ở Trung Quốc
chúng tôi sản xuất rất nhiều PCB lõi kim loại trong nhà máy sản xuất của chúng tôi, bao gồm PCB lõi nhôm và đồng.
Công ty chúng tôi có khả năng sản xuất PCB hạng nhất và cung cấp cho khách hàng các bảng mạch in chất lượng cao, hiệu suất cao.Chúng tôi có thiết bị sản xuất tiên tiến và các nhóm kỹ thuật để đáp ứng nhu cầu của khách hàng cho các PCB phức tạp khác nhau.
Đầu tiên, chúng tôi có thiết bị sản xuất tiên tiến.thiết bị này có thể nhận ra chính xác khách hàng PCB thiết kế yêu cầu và đảm bảo chất lượng sản phẩm và sự ổn định.
Thứ hai, chúng tôi có một đội ngũ kỹ thuật chuyên nghiệp. đội ngũ kỹ sư của chúng tôi có nhiều kinh nghiệm trong thiết kế PCB và sản xuất và có thể cung cấp cho khách hàng với một loạt các hỗ trợ kỹ thuật.Cho dù trong giai đoạn thiết kế PCB hoặc trong quá trình sản xuất,chúng tôi có thể cung cấp cho khách hàng tư vấn và giải pháp chuyên nghiệp để đảm bảo rằng sản phẩm có thể đạt được hiệu suất và độ tin cậy tối ưu.
Ngoài ra, chúng tôi cũng tập trung vào quản lý chất lượng. Chúng tôi tuân thủ nghiêm ngặt các tiêu chuẩn hệ thống quản lý chất lượng quốc tế để đảm bảo rằng mỗi PCB đáp ứng các yêu cầu và tiêu chuẩn của khách hàng.Chúng tôi sử dụng thiết bị thử nghiệm tiên tiến và quy trình kiểm soát chất lượng nghiêm ngặt để tiến hành kiểm tra toàn diện và xác minh của mỗi PCB để đảm bảo chất lượng sản phẩm và sự ổn định.
Cuối cùng, chúng tôi có thể đáp ứng nhu cầu của khách hàng của chúng tôi cho các PCB phức tạp khác nhau.chúng tôi có thể cung cấp cho khách hàng các giải pháp tùy chỉnh chất lượng caoChúng tôi cũng có thể đáp ứng nhu cầu sản xuất PCB của khách hàng cho các yêu cầu quy trình đặc biệt, chẳng hạn như đường mù và chôn vùi, trở ngại được kiểm soát, vật liệu đặc biệt, vv
Tóm lại, chúng tôi có khả năng sản xuất PCB mạnh mẽ và có thể cung cấp cho khách hàng các bảng mạch in chất lượng cao, hiệu suất cao.Chúng tôi sẽ tiếp tục đầu tư nhiều nguồn lực và năng lượng hơn để liên tục cải thiện khả năng sản xuất và cung cấp cho khách hàng các sản phẩm và dịch vụ tốt hơn.
Xem khả năng xử lý PCB như sau:
| Quá trình | Điểm | Khả năng xử lý | |
| Thông tin cơ bản | Khả năng sản xuất | Số lớp | 1-30 lớp |
| Quay và xoắn | 00,75% tiêu chuẩn, 0,5% tiên tiến | ||
| Kích thước PCB hoàn thiện tối thiểu | 10 x 10mm ((0.4 x 0.4") | ||
| Kích thước PCB hoàn thiện tối đa | 530 x 1000mm ((20.9 x 47.24 ") | ||
| Multi-press cho đường ống mù / chôn | Bấm nhiều lần chu kỳ ≤ 3 lần | ||
| Độ dày tấm hoàn thiện | 0.3 ~ 7.0mm ((8 ~ 276mil) | ||
| Độ khoan dung về độ dày tấm hoàn thiện | +/-10% tiêu chuẩn, +/- 0,1mm tiến bộ | ||
| Kết thúc bề mặt | HASL, không có chì HASL, vàng nhấp nháy, ENIG, mạ vàng cứng, OSP, thiếc ngâm, bạc ngâm, vv | ||
| Xử lý kết thúc bề mặt | ENIG + Ngón tay vàng, Flash vàng + Ngón tay vàng | ||
| Loại vật liệu | FR4, nhôm, CEM, Rogers, PTFE, Nelco, Polyimide / Polyester, vv | Cũng có thể mua các vật liệu theo yêu cầu | |
| Bảng giấy đồng | 1/3oz ~ 10oz | ||
| Loại Prepreg | FR4 Prepreg, LD-1080 ((HDI)) | 106, 1080, 2116, 7628, vv. | |
| Kiểm tra đáng tin cậy | Sức mạnh của vỏ | 7.8N/cm | |
| Khả năng bốc cháy | 94V-0 | ||
| Ô nhiễm ion | ≤1ug/cm2 | ||
| Độ dày dielectric tối thiểu | 0.075mm(3mil) | ||
| Khả năng dung nạp trở ngại | +/-10%, min có thể kiểm soát +/- 7% | ||
| Lớp bên trong& Lớp bên ngoài Image Transfer | Khả năng máy | Máy lau | Độ dày vật liệu: 0,11 ~ 3,2mm ((4,33mil ~ 126mil) |
| Kích thước vật liệu: tối thiểu 228 x 228mm ((9 x 9 ") | |||
| Laminator, Exposer | Độ dày vật liệu: 0,11 ~ 6,0mm ((4,33 ~ 236mil) | ||
| Kích thước vật liệu: min 203 x 203mm ((8 x 8"), tối đa 609.6 x 1200mm ((24 x 30 ") | |||
| Đường khắc | Độ dày vật liệu: 0.11 ~ 6.0mm ((4.33mil ~ 236mil) | ||
| Kích thước vật liệu: tối thiểu 177 x 177mm ((7 x 7 ") | |||
| Khả năng xử lý lớp bên trong | Chiều dài đường dây bên trong tối thiểu/khoảng cách | 0.075/0.075mm ((3/3mil) | |
| Min. khoảng cách từ cạnh lỗ đến dẫn điện | 0.2mm ((8mil) | ||
| Min. vòng tròn lớp bên trong | 0.1mm(4mil) | ||
| Tiêu chuẩn độ riêng biệt của lớp bên trong | 0.25mm ((10mil) tiêu chuẩn, 0.2mm ((8mil) tiên tiến | ||
| Khoảng cách tối thiểu từ cạnh bảng đến chất dẫn | 0.2mm ((8mil) | ||
| Độ rộng khoảng cách tối thiểu giữa mặt đất đồng | 0.127mm ((5mil) | ||
| Độ dày đồng không cân bằng cho lõi bên trong | H/1oz, 1/2oz | ||
| Max. Độ dày đồng hoàn thành | 10oz | ||
| Khả năng xử lý lớp bên ngoài | Chiều dài đường ngoài tối thiểu/sự cách xa | 0.075/0.075mm ((3/3mil) | |
| Kích thước đệm lỗ tối thiểu | 0.3mm(12mil) | ||
| Khả năng xử lý | Tối đa kích thước lều khe | 5 x 3mm ((196.8 x 118mil) | |
| Max. kích thước lỗ lều | 4.5mm ((177.2mil) | ||
| Độ rộng tối thiểu của đất lều | 0.2mm ((8mil) | ||
| Nhẫn vòng tròn | 0.1mm(4mil) | ||
| Min. BGA pitch | 0.5mm ((20mil) | ||
| AOI | Khả năng máy | Orbotech SK-75 AOI | Độ dày vật liệu: 0.05 ~ 6.0mm ((2 ~ 236.2mil) |
| Kích thước vật liệu: tối đa 597 ~ 597mm (23,5 x 23,5") | |||
| Máy Orbotech Ves | Độ dày vật liệu: 0.05 ~ 6.0mm ((2 ~ 236.2mil) | ||
| Kích thước vật liệu: tối đa 597 ~ 597mm (23,5 x 23,5") | |||
| Khoan | Khả năng máy | MT-CNC2600 Máy khoan | Độ dày vật liệu: 0,11 ~ 6,0mm ((4,33 ~ 236mil) |
| Kích thước vật liệu: tối đa 470 ~ 660mm ((18.5 x 26") | |||
| Kích thước khoan tối thiểu: 0,2mm ((8mil) | |||
| Khả năng xử lý | Kích thước máy khoan nhiều lần | 0.55mm ((21.6mil) | |
| Tỷ lệ hình ảnh tối đa (kích thước bảng hoàn thành VS Kích thước khoan) | 12:01 | ||
| Độ khoan dung vị trí lỗ ((so với CAD) | +/-3mil | ||
| lỗ chống đục | PTH&NPTH, góc trên 130°, đường kính trên < 6,3mm | ||
| Min. khoảng cách từ cạnh lỗ đến dẫn điện | 0.2mm ((8mil) | ||
| Max. kích thước khoan | 6.5mm ((256mil) | ||
| Kích thước khe cắm nhiều lần tối thiểu | 0.45mm ((17.7mil) | ||
| Độ khoan dung kích thước lỗ cho máy in | +/- 0,05mm ((+/-2mil) | ||
| Min. Độ khoan dung kích thước khe cắm PTH | +/- 0,15mm ((+/-6mil) | ||
| Tối thiểu độ khoan dung kích thước khe cắm NPTH | +/-2mm ((+/-78.7mil) | ||
| Khoảng cách tối thiểu từ cạnh lỗ đến đường dẫn ((Blind vias) | 0.23mm ((9mil) | ||
| Kích thước khoan laser tối thiểu | 0.1mm ((+/-4mil) | ||
| Countersink góc lỗ & đường kính | Top 82,90,120° | ||
| Quá trình ướt | Khả năng máy | Đường bọc bảng & Mô hình | Độ dày vật liệu: 0.2 ~ 7.0mm ((8 ~ 276mil) |
| Kích thước vật liệu: tối đa 610 x 762mm ((24 x 30") | |||
| Xử lý và xử lý | Độ dày vật liệu: 0.2 ~ 7.0mm ((8 ~ 276mil) | ||
| Kích thước vật liệu: tối thiểu 203 x 203mm ((8 "x 8") | |||
| Đường Desmear | Độ dày vật liệu: 0.2mm ~ 7.0mm ((8 ~ 276mil) | ||
| Kích thước vật liệu: tối đa 610 x 762mm ((24 x 30") | |||
| Dòng bọc thiếc | Độ dày vật liệu: 0.2 ~ 3.2mm ((8 ~ 126mil) | ||
| Kích thước vật liệu: tối đa 610 x 762mm ((24 x 30") | |||
| Khả năng xử lý | Độ dày tường lỗ đồng | tiêu chuẩn trung bình 25um ((1ml) | |
| Độ dày đồng hoàn thiện | ≥18um ((0,7mil) | ||
| Độ rộng đường tối thiểu cho đánh dấu khắc | 0.2mm ((8mil)) | ||
| Tối đa trọng lượng đồng hoàn thành cho các lớp bên trong và bên ngoài | 7oz | ||
| Độ dày đồng khác nhau | H/1oz,1/2oz | ||
| Mặt nạ hàn và màn in lụa | Khả năng máy | Máy lau | Độ dày vật liệu: 0,5 ~ 7.0mm ((20 ~ 276mil) |
| Kích thước vật liệu: tối thiểu 228 x 228mm ((9 x 9 ") | |||
| Đánh giá | Độ dày vật liệu: 0,11 ~ 7,0mm ((4,3 ~ 276mil) | ||
| Kích thước vật liệu: tối đa 635 x 813mm ((25 x 32 ") | |||
| Phát triển máy | Độ dày vật liệu: 0,11 ~ 7,0mm ((4,3 ~ 276mil) | ||
| Kích thước vật liệu: tối thiểu 101 x 127mm ((4 x 5 ") | |||
| Màu sắc | Màu mặt nạ hàn | Xanh, xanh mờ, vàng, đen, xanh dương, đỏ, trắng | |
| Màu lụa | Trắng, vàng, đen, xanh | ||
| Khả năng mặt nạ hàn | Mức mở mặt nạ hàn | 0.05mm (((2mil) | |
| Tối đa. đệm theo kích thước | 0.65mm ((25.6mil) | ||
| Chiều rộng tối thiểu cho đường dây theo S/M | 0.05mm (((2mil) | ||
| Min. bề rộng của mặt nạ hàn | 0.2mm ((8mil) tiêu chuẩn, 0.17mm ((7mil) tiên tiến | ||
| Độ dày mặt nạ hàn tối thiểu | 10um ((0.4mil) | ||
| Độ dày mặt nạ hàn để thắt lưng | 10um ((0.4mil) | ||
| Độ rộng đường dẫn dầu carbon tối thiểu / khoảng cách | 0.25/0.35mm ((10/14mil) | ||
| Min. tracer của carbon | 0.06mm(2.5mil) | ||
| Min. carbon oil line trace | 0.3mm (((12mil)) | ||
| Khoảng cách tối thiểu từ mô hình carbon đến miếng đệm | 0.25mm(10mil) | ||
| Chiều rộng tối thiểu cho đường bọc mặt nạ có thể tráng | 0.15mm ((6mil) | ||
| Chiều rộng cầu mặt nạ hàn tối thiểu | 0.1mm(4mil)) | ||
| Mặt nạ hàn Độ cứng | 6h | ||
| Khả năng nén mặt nạ | Khoảng cách tối thiểu từ mẫu mặt nạ có thể tróc ra đến miếng đệm | 0.3mm (((12mil)) | |
| Kích thước tối đa cho lỗ lợp lều mặt nạ có thể tráng (bằng in màn hình) | 2mm ((7.8mil) | ||
| Kích thước tối đa cho lỗ lợp lều mặt nạ có thể tráng (bằng in nhôm) | 4.5mm | ||
| Độ dày mặt nạ có thể tráng | 0.2 ~ 0.5mm ((8 ~ 20mil) | ||
| Khả năng màn in lụa | Chiều rộng đường vải lụa tối thiểu | 0.11mm ((4.5mil) | |
| Độ cao đường sợi lụa tối thiểu | 0.58mm(23mil) | ||
| Khoảng cách tối thiểu từ legend đến pad | 0.17mm ((7mil) | ||
| Xét bề mặt | Khả năng hoàn thiện bề mặt | Chiều dài ngón tay vàng tối đa | 50mm ((2") |
| ENIG | 3 ~ 5um ((0,11 ~ 197mil) niken, 0,025 ~ 0,1um ((0,001 ~ 0,004mil) vàng | ||
| ngón tay vàng | 3 ~ 5um ((0,11 ~ 197mil) niken, 0,25 ~ 1.5um ((0,01 ~ 0,059mil) vàng | ||
| HASL | 0.4um ((0.016mil) Sn/Pb | ||
| Máy HASL | Độ dày vật liệu: 0,6 ~ 4,0mm (23,6 ~ 157mil) | ||
| Kích thước vật liệu: 127 x 127mm ~ 508 x 635mm ((5 x 5 "~ 20 x 25") | |||
| Bọc bằng vàng cứng | 1-5u" | ||
| Tin ngâm | 0Tin | ||
| Bạc ngâm | 0.1 ~ 0.3um ((0.004 ~ 0.012mil) Ag | ||
| OSP | 0.2 ~ 0.5um ((0.008 ~ 0.02mil) | ||
| Thử nghiệm điện tử | Khả năng máy | Thử nghiệm tàu thăm dò bay | Độ dày vật liệu: 0.4 ~ 6.0mm ((15.7 ~ 236mil) |
| Kích thước vật liệu: tối đa 498 x 597mm ((19.6 ~ 23.5 ") | |||
| Khoảng cách tối thiểu từ bệ thử đến cạnh bảng | 0.5mm ((20mil) | ||
| Phản kháng dẫn điện tối thiểu | 5Ω | ||
| Kháng cách nhiệt tối đa | 250mΩ | ||
| Max. điện áp thử nghiệm | 500V | ||
| Kích thước thử nghiệm | 0.15mm (((6mil)) | ||
| Khoảng cách giữa bệ thử nghiệm và bệ thử nghiệm | 0.25mm(10mil) | ||
| Max. dòng điện thử nghiệm | 200mA | ||
| Xác định hồ sơ | Khả năng máy | Loại hồ sơ | NC định tuyến, V-cắt, tab khe, lỗ tem |
| Máy định tuyến NC | Độ dày vật liệu: 0,05 ~ 7,0mm ((2 ~ 276mil) | ||
| Kích thước vật liệu: tối đa 546 x 648mm ((21.5 x 25.5 ") | |||
| Máy cắt V | Độ dày vật liệu: 0,6 ~ 3,0mm ((23,6 ~ 118mil) | ||
| Độ rộng vật liệu tối đa cho V-cut: 457mm ((18") | |||
| Khả năng xử lý | Kích thước bit định tuyến tối thiểu | 0.6mm ((23.6mil) | |
| Độ khoan dung đường viền tối thiểu | +/-0,1mm ((+/-4mil) | ||
| Loại góc cắt V | 20°, 30°, 45°, 60° | ||
| Độ dung nạp góc cắt V | +/-5° | ||
| Độ khoan dung đăng ký V-cut | +/-0,1mm ((+/-4mil)) | ||
| Khoảng cách ngón tay bằng vàng | +/- 0,15mm ((+/-6mil) | ||
| Độ khoan dung góc nghiêng | +/-5° | ||
| Chế độ dung nạp độ dày | +/- 0,127mm ((+/-5mil) | ||
| Khoảng bán kính bên trong tối thiểu | 0.4mm ((15.7mil) | ||
| Khoảng cách tối thiểu từ chất dẫn đến đường viền | 0.2mm ((8mil) | ||
| Khả năng dung nạp độ sâu chống ngã/chống ngã | +/-0,1mm ((+/-4mil) | ||
Q1: Bạn là một nhà máy hoặc công ty thương mại?
A: Vâng, chúng tôi là nhà máy, chúng tôi có nhà máy sản xuất và lắp ráp PCB của riêng chúng tôi.
Q2: Loại định dạng tập tin PCB nào bạn có thể chấp nhận để sản xuất?
A: Gerber, PROTEL 99SE, PROTEL DXP, POWER PCB, CAM350, GCCAM, ODB+ ((.TGZ)
Q3: Các tập tin PCB của tôi có an toàn khi tôi gửi chúng cho bạn để sản xuất không?
A: Chúng tôi tôn trọng bản quyền của khách hàng và sẽ không bao giờ sản xuất PCB cho người khác với các tập tin của bạn trừ khi chúng tôi nhận được giấy phép bằng văn bản từ bạn,Chúng tôi cũng sẽ không chia sẻ các tập tin này với bất kỳ bên thứ ba nào..
Q4: Không có tập tin PCB / Gbr, chỉ có mẫu PCB, bạn có thể sản xuất cho tôi?
A: Vâng, chúng tôi có thể giúp bạn nhân bản PCB. Chỉ cần gửi mẫu PCB cho chúng tôi, chúng tôi có thể nhân bản thiết kế PCB và làm việc ra nó.
Q5: Thời gian dẫn Chuante là bao nhiêu?
A:Mẫu: 1-2 Lớp: 5-7 ngày làm việc 4-8 Lớp: 12 ngày làm việc Sản xuất hàng loạt: 1-2 Lớp:7-15 ngày làm việc 4-8 Lớp:10 đến 18 ngày làm việc Thời gian giao hàng phụ thuộc vào số lượng xác nhận cuối cùng của bạn.
Q6: Bạn chấp nhận thanh toán nào?
A:- Chuyển khoản điện tử (T/T) - Western Union - Paypal - Ali Pay
Q7: Làm thế nào để có được PCB?
A: Đối với các gói nhỏ, chúng tôi sẽ vận chuyển các bảng cho bạn bằng DHL, UPS, FedEx. Dịch vụ cửa đến cửa! Bạn sẽ nhận được PCB của bạn tại nhà của bạn. Đối với hàng hóa nặng hơn 300kg, chúng tôi sẽ gửi các bảng đến bạn bằng DHL, UPS, FedEx.chúng tôi có thể vận chuyển bảng PC của bạn bằng tàu hoặc bằng không để tiết kiệm chi phí vận chuyểnTất nhiên, nếu bạn có người vận chuyển của riêng bạn, chúng tôi có thể liên hệ với họ để xử lý lô hàng của bạn.
Q8: Số lượng đặt hàng tối thiểu của bạn là bao nhiêu?
A: Không có MOQ.
Sản phẩm của chúng tôi được bán trên toàn thế giới. Bạn có thể yên tâm về toàn bộ quá trình sản xuất sản phẩm của chúng tôi.
