Làm nổi bật
Bộ sưu tập các thành phần PCB tùy chỉnh
,Bộ phận PCB tự động đầy đủ
,Hội đồng bảng mạch in có thể tùy chỉnh
-
Vật liệuFR-4
-
Màu sắcMàu xanh lá cây, Màu tùy chỉnh, Màu xanh theo yêu cầu của bạn
-
độ dày đồng1 oz,0,5-2,0 oz,1-3 oz,0,5-5 oz,0,5-4 oz
-
độ dày của bảng1.6mm, 0.5~3.2mm, 0.2-3.0mm, 0.3~2.5mm, 2.0mm
-
Min. tối thiểu line width chiều rộng dòng3mi, 4mil, 0,1mm, 0,1mm(Vàng sáng)/0,15mm(HASL), 0,1 0mm
-
Ứng dụngThiết bị điện tử, Điện tử gia dụng, Sản phẩm điện tử, Công nghiệp, v.v.
-
Nguồn gốcTrung Quốc
-
Hàng hiệuXHT
-
Chứng nhậnISO、IATF16949、RoSH
-
Số mô hìnhXHT-Lắp ráp bảng mạch in-2
-
Số lượng đặt hàng tối thiểuMoq thấp
-
chi tiết đóng góiCarton với túi xốp
-
Thời gian giao hàng5-8 ngày làm việc
-
Điều khoản thanh toánT/T, Western Union, MoneyGram
-
Khả năng cung cấp600000＋ CÁI/miệng

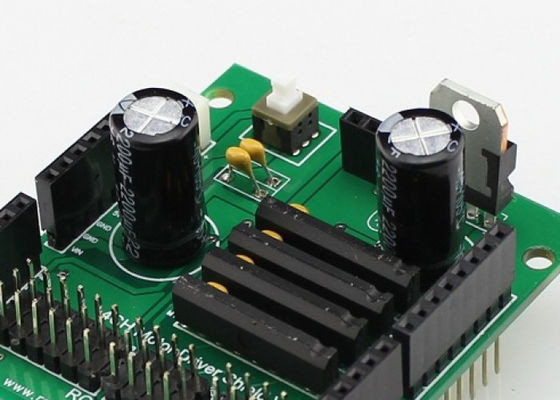

Bộ phận PCB hoàn toàn tự động có thể tùy chỉnh Min Laser Aperture
Quick Turn Pcb/Multilayer Pcb/Fr-4/Pcba/OEM Of Circuit Board
SMT
SMT sẽ mua các thành phần theo BOM, BOM được cung cấp bởi khách hàng và xác nhận kế hoạch sản xuất của PMC. Sau khi hoàn thành công việc chuẩn bị,chúng ta sẽ bắt đầu lập trình SMT, sản xuất lưới thép laser và in mạ hàn theo quy trình SMT.
Các thành phần sẽ được gắn trên bảng mạch thông qua bộ lắp đặt SMT và phát hiện quang học tự động AOI trực tuyến sẽ được thực hiện nếu cần thiết.đường cong nhiệt độ lò reflow hoàn hảo được thiết lập để cho phép bảng mạch chảy thông qua hàn reflow.
Sau khi kiểm tra IPQC cần thiết, vật liệu DIP sau đó có thể đi qua bảng mạch bằng quy trình DIP và sau đó thông qua hàn sóng.Sau đó, nó là thời gian để thực hiện các quá trình cần thiết sau lò.
Sau khi hoàn thành tất cả các quy trình trên, QA sẽ tiến hành kiểm tra toàn diện để đảm bảo chất lượng sản phẩm.
DIP
1Quá trình xử lý DIP là: đặt lỗ →AOI→ hàn sóng → cắt chân →AOI→ sửa → rửa → kiểm tra chất lượng.
2Sau khi hàn sóng, các sản phẩm sẽ được quét bởi thiết bị AOI để đảm bảo rằng không có lỗi xảy ra.
Chúng ta cần:
* Các tập tin Gerber của PCB trần
* Biên bản vật liệu phải bao gồm: số bộ phận của nhà sản xuất, loại bộ phận, loại bao bì
Các vị trí thành phần được liệt kê theo các chỉ định tham chiếu và số lượng
* Thông số kỹ thuật kích thước cho các thành phần phi tiêu chuẩn
* Sơ đồ lắp ráp, bao gồm bất kỳ thông báo thay đổi
* Các thủ tục thử nghiệm cuối cùng (nếu có)
| Độ dày đồng | 1oz~3oz,0.5-5 oz | Vật liệu cơ bản | FR4, nhôm, TG, Rogers, CEM-1 |
| Độ dày tấm | 1.6mm, 0.5~3.2mm, 0.2-3.0mm, 0.3~2.5mm, 2.0mm | Chiều dài đường | 3mi, 4mil, 0.1mm, 0.1mm ((Flash Gold) / 0.15mm ((HASL), 0.1 10mm |
| Kích thước lỗ | 0.25mm, 0.1mm, 0.2mm, 0.15-0.2mm, 0.1mm-1mm | Xét mặt | HASL, OSP, ENIG, HASL Không có chì, Vàng ngâm |
| Khoảng cách đường | 0.003", 4mil, 0.2mm, 0.15mm, 0.1mm4mil) | Tên sản phẩm | Bảng mạch in, thiết kế PCB 94V0 / sản xuất PCB |
| Ứng dụng | Thiết bị điện tử, điện tử tiêu dùng, sản phẩm điện tử, công nghiệp, v.v. | Mặt nạ hàn | Màu xanh, màu xanh lá cây, màu đỏ, màu xanh, màu trắng, màu đen, màu vàng, màu xanh lá cây, màu đen, màu trắng, màu đỏ, màu xanh dương... |
| Lớp | 1 ~ 20 lớp, 1-24 lớp | Rohs | Không có chì |
| PCBA chìa khóa | PCB + nguồn cung cấp thành phần + lắp ráp + gói | ||||
| Chi tiết lắp ráp | Đường SMT và đường xuyên lỗ, đường ISO | ||||
| Thời gian dẫn đầu | Nguyên mẫu: 15 ngày làm việc. Đơn hàng loạt: 20 ~ 25 ngày làm việc | ||||
| Kiểm tra trên sản phẩm | Thử nghiệm tàu thăm dò bay, kiểm tra tia X, thử nghiệm AOI, thử nghiệm chức năng | ||||
| Số lượng | Số lượng tối thiểu: 1pcs. nguyên mẫu, đơn đặt hàng nhỏ, đơn đặt hàng hàng loạt, tất cả OK | ||||
| Các tập tin chúng tôi cần | PCB: tệp Gerber ((CAM, PCB, PCBDOC) | ||||
| Các tập tin chúng tôi cần | Các thành phần: Biên bản vật liệu (BOM list) | ||||
| Các tập tin chúng tôi cần | Hội nghị: tập tin Pick-N-Place | ||||
| Kích thước bảng PCB | Kích thước tối thiểu: 0,25 * 0,25 inch ((6 * 6mm) | ||||
| Kích thước tối đa: 20 * 20 inch ((500 * 500mm) | |||||
| Loại hàn PCB | Mật liệu hàn hòa tan trong nước, không có chì theo RoHS | ||||
| Chi tiết về thành phần | Passive Giảm đến kích thước 0201 | ||||
| Chi tiết về thành phần | BGA và VFBGA | ||||
| Chi tiết về thành phần | Máy mang chip không chì/CSP | ||||
| Chi tiết về thành phần | Bộ SMT hai mặt | ||||
| Chi tiết về thành phần | Fine Pitch đến 0,8mils | ||||
| Chi tiết về thành phần | BGA sửa chữa và Reball | ||||
| Chi tiết về thành phần | Loại bỏ và thay thế bộ phận | ||||
| Bao gồm các thành phần | Cắt băng, ống, cuộn, phần lỏng lẻo | ||||
| Bộ PCB | Khoan ---- Phơi sáng ---- Lọc ---- Lắp và tháo ---- Chấm ---- Kiểm tra điện ---- SMT ---- Lò sóng ---- Lắp ráp ---- ICT ---- Kiểm tra chức năng ---- Kiểm tra nhiệt độ và độ ẩm | ||||
Q: Bạn sử dụng file nào trong sản xuất PCBA?
A: Gerber hoặc Eagle, danh sách BOM, PNP và vị trí thành phần.
Q: Có thể cung cấp mẫu không?
A: Vâng, chúng tôi có thể tùy chỉnh các mẫu để thử nghiệm trước khi sản xuất hàng loạt.
Q: Bao lâu tôi có thể nhận được báo giá sau khi gửi Gerber, BOM và thủ tục thử nghiệm?
A: Trong vòng 6 giờ cho báo giá PCB và khoảng 24 giờ cho báo giá PCBA.
Q: Làm thế nào tôi có thể biết quá trình sản xuất PCBA của tôi?
A: 7-10 ngày cho sản xuất PCB và mua các thành phần, và 10 ngày cho lắp ráp và thử nghiệm PCB.
Q. Thiết kế của tôi có an toàn khi tôi gửi cho anh không?
Các tập tin của bạn được giữ trong sự an toàn và an toàn hoàn toàn trong khi Kerongda sở hữu chúng. Các tập tin của bạn không bao giờ được chia sẻ với bất kỳ bên thứ ba nào, chỉ có các đồng nghiệp của chúng tôi có quyền truy cập vào các tập tin thiết kế của bạn.Vì chúng là tài sản của anh., chúng tôi tôn trọng bản quyền của các tập tin của bạn. Khách hàng kiểm soát việc xử lý các tập tin này theo yêu cầu của bạn và sự chấp thuận bằng văn bản.
Q. Bảo hành là bao nhiêu?
Bảo hành là 2 năm.
Sản phẩm của chúng tôi được bán trên toàn thế giới. Bạn có thể yên tâm về toàn bộ quá trình sản xuất sản phẩm của chúng tôi.
